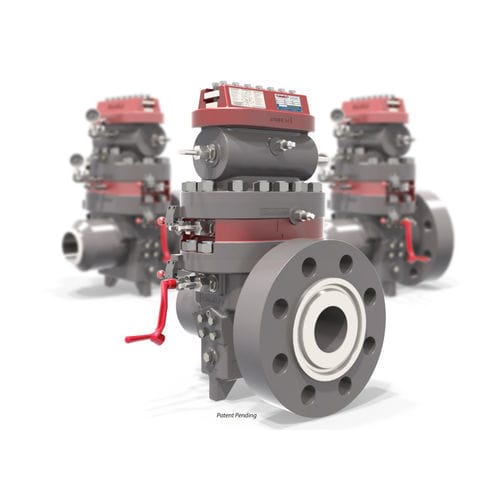

Medidor de vazão de diafragma DBB

volumétricopara líquidosflangeado

Isto traz a segurança inigualável da funcionalidade de duplo bloqueio e purga à já excecional qualidade e desempenho da linha de acessórios de orifício Canalta. Proteção contra alta pressão e meios de fluxo tóxicos Medição exacta do caudal Fabricação da mais alta qualidade Disponível apenas como acessório, retrofit ou medidor completo AGA-3 ou ISO-5167. Conceção Os acessórios de orifício fornecidos no Canadá são fabricados de acordo com o Programa de Controlo de Qualidade da ABSA. Número de aprovação da Industry Canada AF-0014. Em conformidade com ASME 16.34 e ASME 16.5, especificações ASTM, AGA-3 Última Edição e ISO-5167. Materiais do corpo A216 WCB, A216 WCC, A352 LCC, A358 CF8M, A995 Gr4A, A995 Gr6A, Personalizado Peças internas Aço-carbono AISI 4130, aço inoxidável 316 ou A351 CF8M Duplex Super Duplex Tamanhos e classe ANSI flange de face elevada ANSI de 2" a 12", 150 a 2500 14" a 16", 150 a 1500 ANSI flange de face elevada 18" a 30", 150 a 600 ANSI flange de face elevada as flanges 600, 900 e 1500 também estão disponíveis em flange de face RTJ Ligações U/S D/S Design de flange (weldneck U/S, flange D/S) Flange x Flange Weldneck em ambas as extremidades Compostos de vedação Barra de vedação - O-ring HNBR padrão, junta opcional Eixos - Empanque de teflon padrão, O-ring HNBR opcional Válvula interna - Vedação de graxa padrão, O-ring HNBR opcional Placa de orifício - Vedação HNBR formada Tipo "K" Edição 2000 num anel de retenção em aço inoxidável 316 Anéis de vedação HNBR de anel duplo padrão num conjunto de anéis de retenção em aço inoxidável 316 Junta de vedação de Teflon de duas peças em Teflon virgem Tolerância do diâmetro interno do furo da linha Em conformidade com a última edição da AGA-3 e ISO-5167 Repetibilidade da excentricidade Em conformidade com a última edição do AGA-3 e a norma ISO-5167
