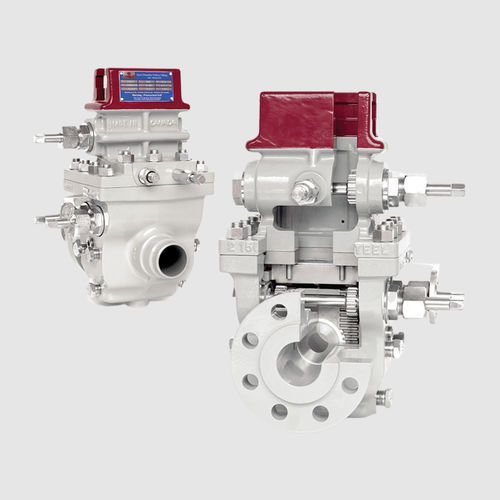

Medidor de vazão de diafragma

volumétricopara líquidosDN 50 mm (2")

O encaixe de orifício de câmara dupla Canalta permite medições precisas do caudal, inspeção e substituição da placa de orifício sem partir ou despressurizar a linha de fluxo. Todos os acessórios são fornecidos de série com um pacote de documentação que inclui hidroteste, teste de funcionamento, teste de vedação da válvula interna, inspeção de controlo de qualidade e relatórios de teste de materiais. A rastreabilidade é mantida de acordo com o Programa de Controlo de Qualidade ISO-9001. Os acessórios são fabricados de acordo com as diretrizes das normas ASME 16.34 e ASME 16.5. Quando necessário, podem ser realizados ensaios de radiografia, alívio de tensões, ultra-sons, partículas magnéticas e penetração de corante líquido, sendo apresentados os respectivos relatórios. Conceção Os acessórios de orifício fornecidos no Canadá são fabricados de acordo com o Programa de Controlo de Qualidade da ABSA e têm um número de registo CRN. Número de aprovação da Industry Canada AF-0014. Em conformidade com ASME 16.34 e ASME 16.5, especificações ASTM, AGA-3 Última Edição e ISO-5167. Materiais do corpo A216 WCB, A216 WCC, A352 LCC, A358 CF8M, A995 Gr4A, A995 Gr6A, Personalizado Peças internas Aço-carbono AISI 4130, aço inoxidável 316 ou A351 CF8M Tamanhos e classe ANSI 2" a 12", 150 a 2500 flange de face elevada ANSI 14" a 16", 150 a 1500 ANSI flange de face elevada 18" a 30", 150 a 600 Flange de face elevada ANSI as flanges 600, 900 e 1500 também estão disponíveis em flange de face RTJ Ligações U/S D/S Design de flange (weldneck U/S, flange D/S) Flange x Flange Weldneck em ambas as extremidades Tamanho do furo interno 40, 60, 80, 100, 120, 160 e tamanhos personalizados Compostos de vedação Barra de vedação - O-ring HNBR padrão, junta opcional Eixos - empanque de Teflon padrão, O-ring HNBR opcional
