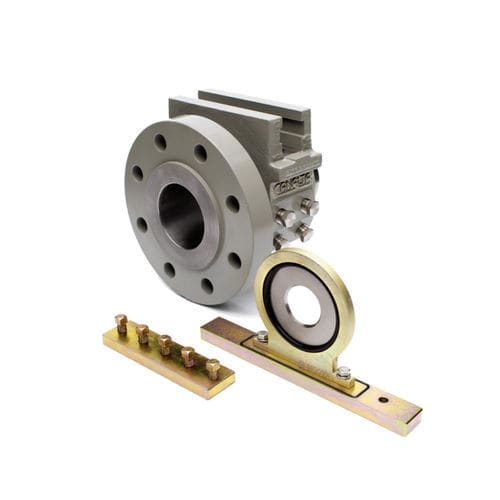

Medidor de vazão de diafragma

volumétricopara líquidosDN 50 mm (2")

O encaixe de orifício de câmara única Canalta foi concebido e construído para permitir uma fácil substituição ou inspeção da placa de orifício após a despressurização. Todos os encaixes são fornecidos de série com um pacote de documentação que inclui hidroteste, teste de funcionamento, teste de vedação da válvula interna, inspeção de controlo de qualidade e relatórios de teste de materiais. A rastreabilidade é mantida de acordo com o Programa de Controlo de Qualidade ISO-9001. Os acessórios são fabricados de acordo com as diretrizes das normas ASME 16.34 e ASME 16.5. Quando necessário, podem ser realizados ensaios de radiografia, alívio de tensões, ultra-sons, partículas magnéticas e penetração de corante líquido, sendo apresentados os respectivos relatórios. Conceção Os acessórios de orifício fornecidos no Canadá são fabricados de acordo com o Programa de Controlo de Qualidade da ABSA e têm um número de registo CRN. Número de aprovação da Industry Canada AF-0014. Em conformidade com ASME 16.34 e ASME 16.5, especificações ASTM, AGA-3 Última Edição e ISO-5167. Materiais do corpo SA216 WCB, SA352 LCC ou A351 CF8M Tamanhos e classe ANSI flanges 600, 900 e 1500 também disponíveis em flange de face RTJ Ligações U/S D/S Versão flangeada (weldneck U/S, flange D/S) Flange x Flange Weldneck em ambas as extremidades Tamanho do furo interno 40, 60, 80, 100, 120, 160 e tamanhos personalizados Compostos de vedação Barra de vedação - O-ring HNBR padrão, junta opcional Placa de orifício - vedação HNBR formada Tipo "K" Edição 2000 num anel de retenção em aço inoxidável 316 Anéis de vedação HNBR de anel duplo padrão em um conjunto de anéis de retenção de aço inoxidável 316 Junta de vedação de Teflon de duas peças em Teflon virgem
