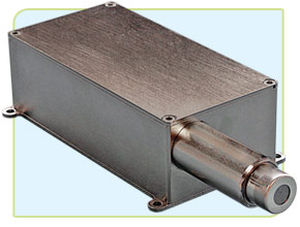

Detector de raios X X-PIPS™

Sistema de Detecção Inclui: - Treze detectores de desvio de silício (SDD) - 1 mil (25 μm) Ser Janela - Pré-amplificadores CMOS - Fornecimento de HV Bias - Criogénico (tubo de pulso) arrefecido O conjunto detector X-PIPS™ é um sub-sistema de espectroscopia sensível aos raios X e aos raios gama de baixa energia. É composto por treze Detectores de Desvio de Silício (SDD) com um pré-amplificador do tipo CMOS de baixo ruído, uma fonte de polarização HV e um refrigerador criogénico. Os elementos detectores e pré-amplificadores CMOS são arrefecidos e a temperatura regulada, assegurando um funcionamento estável em condições ambientais variáveis. A janela de entrada de berílio tem uma espessura de 1 milha (25 μm), o que permite a medição de raios X tão baixos como 1 keV. Os pré-amplificadores CMOS têm um mecanismo de reset rápido que reduz o tempo morto e permite que o detector tenha um bom desempenho a altas taxas de contagem. O SDD de alto desempenho combinado com um pré-amplificador CMOS proporciona uma resposta muito rápida e de baixo ruído, o que resulta numa resolução de energia extremamente boa com tempos de pico rápidos. O tempo de subida do sinal é bem inferior a 50 ns, o que resulta numa excelente resolução de energia com taxas de contagem elevadas. A resolução da energia é garantida dentro de uma gama de temperatura ambiente de +10 °C a + 30 °C com as configurações padrão de fábrica.
