Software de medição Bargrafx™

de aquisição de dadosde calibraçãode engenharia

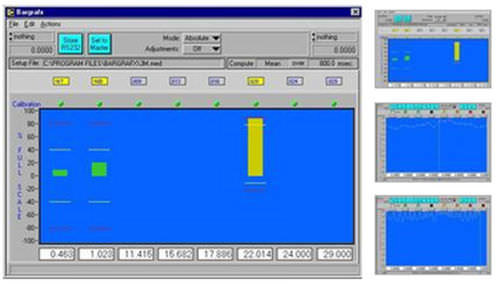

O Bargrafx™ é uma aplicação de aquisição de dados baseada no LabView®. Quando utilizado em conjunto com o equipamento de medição sem contacto da Capacitec, forma-se uma ferramenta poderosa para a medição precisa de pequenas folgas, tais como as encontradas em aplicações de revestimento de matrizes de ranhuras. É possível obter precisões superiores a 10 micropolegadas (0,25 microns). Graças ao ambiente de software do Bargrafx, é possível utilizar apenas dois canais de amplificação em conjunto com várias varinhas de fendas de duplo sensor através da utilização de uma arquitetura de "canal virtual" e, ainda assim, manter elevadas precisões com pouca perda de alcance global. Esta abordagem de "instrumento virtual" poupa milhares de dólares em custos de hardware. Características Aplicativo de aquisição de dados baseado no LabView® da National Instruments que é executado em um PC padrão usando o Windows 10® Programa avançado de condicionamento de sinal de linearização O Bargrafx™ Equation Editor permite que equações lineares ou aritméticas sejam atribuídas a 8 barras de visualização para uma interface de utilizador de gráfico de barras geral Editor de limites de equações Bargrafx O Módulo de Calibração em Tempo Real do Bargrafx pega a tensão de saída analógica do amplificador e a escala em unidades lineares de engenharia (inglesas ou métricas) usando interpolação polinomial (até o 5º grau) Vantagens Facilidade de configuração e utilização com software padrão da indústria É possível obter precisões superiores a 10 micropolegadas (0,25 microns) Permite que qualquer canal linearizado seja adicionado, subtraído, multiplicado ou dividido de qualquer outro canal linearizado para relações aritméticas subsequentes, como soma, espessura da fenda, inclinação, desvio, etc. Permite que a visualização do gráfico de barras atribuído reflicta o crítico superior, o aviso superior e o crítico inferior,
