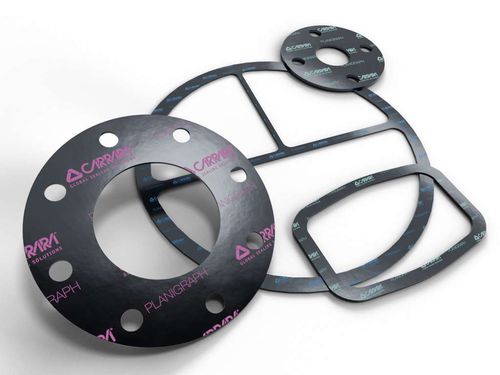

Papelão hidráulico em grafite expandida Planigraph™

para flangepara válvulaspara mangueiras

A linha Planigraph™ oferece folhas de grafite de Grau Premium e Grau Industrial, diferenciadas pela pureza do grafite e pela presença de inibidores de corrosão e oxidação. Planigraph™ inclui os seguintes modelos: LG sem inserto LGR com inserção única lisa LGRF com pastilha simples ou múltipla com dentes LGRHDI com inserto liso múltiplo A carga máxima admissível nas juntas de grafite expandida depende do tipo e do número de inserções metálicas e está intimamente relacionada com a superfície de vedação efectiva da junta. É sempre aconselhável verificar o rácio entre [De-Di], em que De e Di se referem aos diâmetros das peças da junta efetivamente envolvidas pela compressão da flange, e a espessura da junta. O rácio deve ser de pelo menos 4. Nas flanges da linha WN RF, as juntas podem ser utilizadas até à classe de pressão de 300 psi. Consulte as folhas de dados técnicos para saber os limites de aplicação da linha de produtos Planigraph™. A grafite mineral expandida da LGRF Planigraph™ está em conformidade com a última atualização da Diretiva da UE 2011/65/UE (RoHS). Este tipo de junta de grafite garante uma vedação fiável e duradoura, tornando-a uma opção ideal para todas as aplicações industriais, desde as mais simples às mais exigentes.
