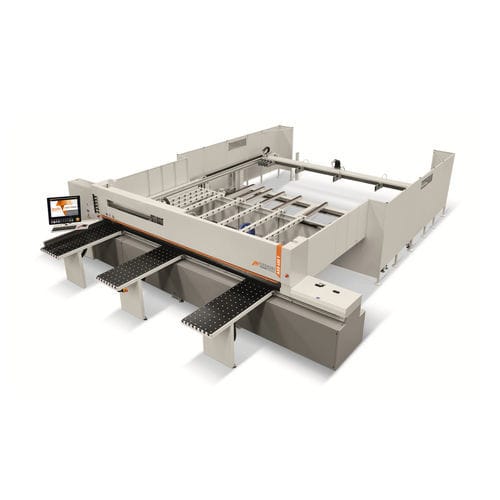

Serra circular AXO series

seccionadorapara madeirapara painéis

Visão geral
A série AXO da Casadei inclui dois modelos com mesa de carga traseira, AXO 400 T e AXO 500 T HD, projetados para automatizar o fornecimento contínuo de pilhas de painéis em operações de corte longitudinal de alta produção. A mesa elevadora/carregamento traseira permite carregamento automático ininterrupto conforme o programa de corte.

Vantagens

• AXO 400 T: aumento do rendimento graças à mesa elevadora traseira que permite o carregamento automático contínuo das pilhas de painéis conforme a sequência de corte.
• AXO 500 T HD: concebida para ritmos de produção muito elevados, com maior projeção da lâmina, maiores velocidades do carro de serra e do empurrador, e capacidade para pilhas de painéis até 1300 mm de altura na mesa.
• Para uso contínuo pesado, o AXO 500 T HD pode ser equipado com guias prismáticas com lubrificação forçada automática, avanço do carro de serra até 150 m/min e velocidade do empurrador até 70 m/min.

Dados técnicos
— (header) | AXO 400 T | AXO 500 T HD
Capacidade de corte longitudinal | 3200 / 3800 / 4500 mm | 3200 / 3800 / 4500 mm
Projeção da lâmina | 110 mm | 128 mm
Velocidade de avanço do carro de serra | 0 ÷ 135 m/min | 0 ÷ 150 m/min
Velocidade máxima de retorno do empurrador | 0 ÷ 70 m/min | 0 ÷ 70 m/min
Potência do motor principal a 50 Hz (S6-40%) | 9 kW (12 Hp) | 15 kW (20 Hp)
Potência do motor de scoring a 50 Hz (S6-40%) | 1.8 kW (2.5 Hp) | 1.8 kW (2.5 Hp)
Dimensões máximas dos painéis na mesa de carga traseira | T/32: 3200 x 1850 mm; T/38: 3800 x 1850 mm; T/45: 4500 x 2200 mm | T HD/32: 3200 x 1850 mm (2440 opt); T HD/38: 3800 x 1850 mm (2440 opt); T HD/45: 4500 x 2440 mm
Capacidade padrão da mesa elevadora h = 600 mm | 4000 Kg | 6500 Kg

Observações
O AXO 500 T HD é destacado pela maior projeção da lâmina e elevada capacidade de produção; alguns textos indicam 130 mm de projeção para o AXO 500 T HD enquanto a tabela técnica especifica 128 mm. As máquinas destinam-se a ambientes de produção muito alta e para automatizar a alimentação de pilhas de painéis através de uma mesa de elevação/carregamento traseira.

Especificações técnicas

• Série: AXO
• Modelos: AXO 400 T e AXO 500 T HD
• Capacidades de corte longitudinal disponíveis: 3200 / 3800 / 4500 mm
• Projeção da lâmina: AXO 400 T = 110 mm; AXO 500 T HD = 128 mm (por vezes indicado 130 mm)
• Velocidade de avanço do carro de serra: AXO 400 T = 0 ÷ 135 m/min; AXO 500 T HD = 0 ÷ 150 m/min
• Velocidade máxima de retorno do empurrador: 0 ÷ 70 m/min
• Potência do motor principal (50 Hz, S6-40%): AXO 400 T = 9 kW (12 Hp); AXO 500 T HD = 15 kW (20 Hp)
• Potência do motor de scoring: 1.8 kW (2.5 Hp) para ambos os modelos
• Dimensões máximas dos painéis na mesa de carga traseira: múltiplas configurações (ver dados técnicos)
• Capacidade padrão da mesa elevadora (h = 600 mm): AXO 400 T = 4000 Kg; AXO 500 T HD = 6500 Kg
• Opcional: guias prismáticas com lubrificação forçada automática recomendadas para uso contínuo intenso
