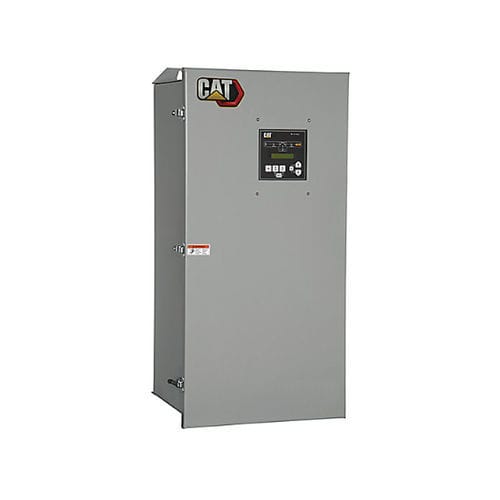

Chave de transferência automática

fechadapara alimentação de emergência4 polos

Os comutadores de transferência Cat® foram concebidos para uma variedade de aplicações de alimentação de reserva. Oferecem flexibilidade, fiabilidade e valor num formato compacto. O comutador de transferência automática (ATS) baseado num disjuntor de transição aberta proporciona uma transferência totalmente funcional em aplicações em que é aceitável uma perda momentânea de energia durante a retransferência da alimentação de emergência para a alimentação normal. Os tipos de ATS Cat com MCCB e MCS de transição aberta também permitem o teste periódico da fonte de emergência sem interromper a alimentação das cargas e estão disponíveis em correntes de 30 a 1000 amperes. Vantagens Controlador baseado em microprocessador ATC-300+ ou ATC-900 Aço resistente com revestimento em pó, em conformidade com as normas NEMA 1, NEMA 3R, NEMA 4 e NEMA 12 Todos os relés de controlo e relés de nível industrial Os terminais têm uma classificação de 90 °C e todos os fios de controlo são de calibre #16 AWG, tipo XLPE, com uma classificação de temperatura de 125 °C. Os tipos de ATS MCCB e MCS também permitem a realização de testes periódicos à fonte de emergência sem interromper a alimentação das cargas Características em resumo Características do produto Controlador baseado em microprocessador ATC-100, ATC-300+ ou ATC-800 Interbloqueio mecânico (por cabo) e elétrico para impedir o funcionamento em paralelo das fontes Detecção de tensão e frequência Vários atrasos temporais programáveis no local Indicação da posição do comutador Indicação da disponibilidade da fonte Transferência manual segura sob carga Contactos auxiliares da Fonte 1 e da Fonte 2 Exercitador programável da instalação Botão de teste do sistema Desligamento de carga da fonte de emergência (apenas ATC-800) Diagrama de simulação Interbloqueio mecânico (por cabo) e elétrico para impedir a ligação em paralelo das fontes Operação manual segura sob carga total com alavanca de operação fixa de forma permanente Intervalo de temperatura ambiente: -40 °C a 40 °C (-40 °F a 104 °F)
