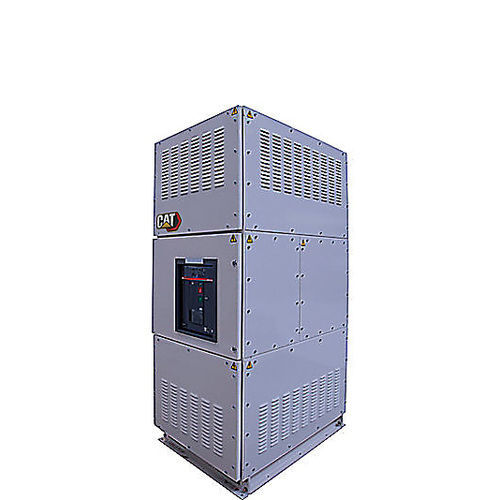

Conjunto de manobra e controle de redundância

de tensãode potênciamodular

O quadro de distribuição em paralelo da Cat é o complemento perfeito para o controlo e a distribuição da sua energia de emergência. Modular e personalizável, o nosso quadro de distribuição para geradores pode ser concebido com uma arquitetura de proteção e controlo. Vantagens Poupança de até 25% na área ocupada Utilização de conceções de arquitetura exclusivas ao nível do sistema Capacidades nominais de tensão até 37,5 kW Projetos de quadros de distribuição para geradores para instalação interior, exterior e resistentes a arcos elétricos Controlo e informação na ponta dos dedos Integração de dados a nível do sistema, representação gráfica e ligação disponível aos sistemas BMS do local para acesso a todo o estado e alarmes do sistema de energia de emergência. Características em resumo Quadros de distribuição Cat Certificados de forma independente em conformidade com a norma IEC 61439-2:2011, BS e normas internacionais. Gama padrão de disjuntores ACB de 1600 A a 4000 A, com marcação CE e EAC. Capacidade de falha padrão dos disjuntores: 65 kA Icc; opção de 100 kA Icc com ABB Emax 2 E4. Conjunto certificado com elevada capacidade de falha, testado até 100 kA / 1 s ICW Aumento de temperatura padrão testado e certificado. Verificação do projeto de acordo com o Anexo D da norma IEC 61439-2:2011 Pé-de-meia reduzido, adaptado ao design integrado do gerador. Gestão inovadora dos cabos. Modularidade: Construído com base em módulos de 150 mm em 3 eixos. A estrutura utiliza uma grelha de 25 mm, permitindo um sistema totalmente configurável. Fácil de ampliar e atualizar. Cobre HDHC: Cobre padrão de 10 mm com espaçamento de 10 mm melhora a dissipação de calor. Suportes de barramento montados em aço inoxidável, reduzindo as correntes parasitas. Opção totalmente estanhada. Opções de disjuntores: Compatível com disjuntores fixos ou extraíveis. Opção de 3 ou 4 pólos. Opção manual ou motorizada. Opção de seleção da porta do ACB. Opções de invólucro: o Opções até à separação de Forma 4b. Configurável para entrada superior ou inferior.
