Relé de estado sólido CC SMQR9623410

CA24 Vcc24 Vca

Visão geral

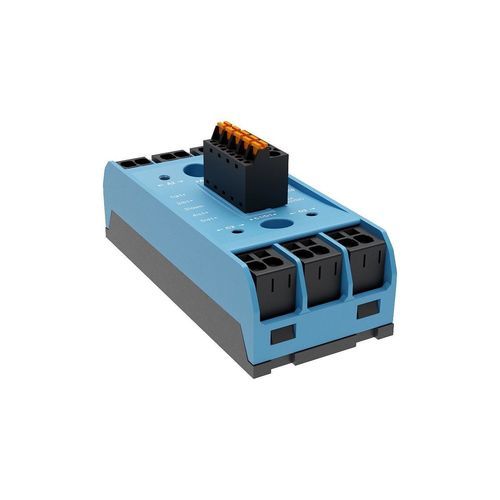

Os relés estáticos SMQR9 integram quatro canais SSR independentes num único invólucro sightpac® de 45 mm. Os modelos apresentam terminais push-in (mola) para cabeamento rápido e sem ferramentas, e destinam-se a cargas resistivas AC-1.

Vantagens

• Ligação push-in sem ferramentas para simplificar a instalação
• Cabeamento rápido mesmo em espaços confinados
• Ligação elétrica segura, reduzindo o tempo de instalação
• Invólucro compacto sightpac® que economiza espaço no painel

Variante do produto (exemplo)
Número de peça: SMQR9623410
Descrição curta: SSR PUSH IN 4X25A / 24-660VAC / TVS / 4 CTRL 10-30VDC / LED
Corrente máxima comutável por fase @40°C AC-1: 25 A
Tensão máxima comutável: 24-660 VAC
Tensão de comando: 10-30 VDC
Funcionalidade: SSR quádruplo com terminais push-in - comutação por crossing-zero - proteção de saída - indicador LED
Série: SMQR9
Normas: CE - UL (cURus) - UKCA
Disponibilidade exemplo: Em stock 70 unid.
Preço público unitário (s/ impostos) exemplo: 246.82 EUR

Especificações técnicas

• Invólucro: sightpac® largura 45 mm
• Configuração: Quatro relés num só (SSR quádruplo)
• Terminais: Quick-connect / terminais push-in (mola)
• Cargas previstas: Cargas resistivas AC-1
• Corrente máxima comutável por fase (variante exemplo): 25 A @ 40°C (AC-1)
• Tensão máxima comutável: 24-660 VAC
• Intervalo de tensão de comando: 10-30 VDC
• Proteção / funções: Comutação por crossing-zero, proteção de saída, TVS, indicador LED
• Normas / Aprovações: CE, UL (cURus), UKCA
• Nome da série: SMQR9
