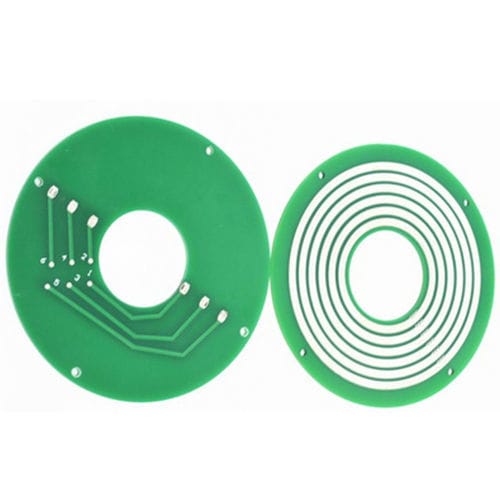

Anel coletor compacto PSCN030-06P

com contatos em ouroPCB

O anel deslizante de panqueca separado pertence à série de anéis deslizantes de panqueca. O seu contorno é diferente do anel deslizante panqueca integrado devido à estrutura separada. Geralmente é necessário em determinado espaço de instalação que não tem mais espaço de altura, mas normalmente a velocidade de rotação não é muito rápida, como inferior a 100RPM. No entanto, CENO também projetou algum tipo de anel deslizante separado para alguma alta velocidade superior a 100RPM. Resistência de isolamento - 200MΩ@500VDC Material de contacto - Ouro para Ouro Resistência dieléctrica - ≥500V@50Hz Tamanho do fio condutor - AWG26#Fio Teflon®UL Ruído elétrico - Máximo 70mΩ（50rpm） Comprimento do fio condutor - Rotor: 300 mm, estator: 300 mm Umidade de trabalho - 60%RH Maneira de rotação - placa PCB fixada no flange do cliente Temperatura de trabalho - -20 ℃ ~ + 60 ℃ PCB - FR-4
