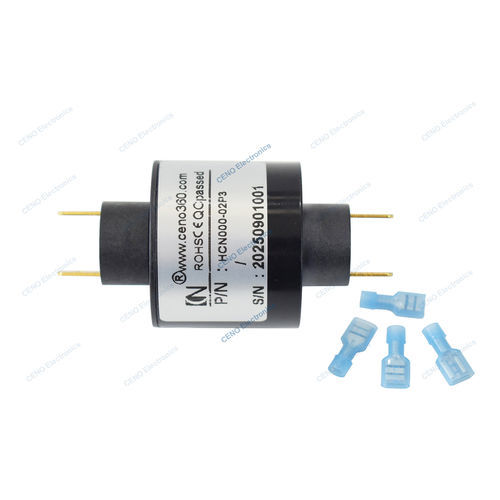

Anel coletor elétrico HCN000-02P3

planopara enrolador de cabosindustrial

Visão geral do produto
O HCN000-02P3 é um anel deslizante do tipo insert com contactos de pino plano que fornece uma conexão elétrica rotativa compacta e económica. O formato insert com pinos planos facilita a integração em conjuntos com espaço limitado e substitui contactos por fios, proporcionando contacto elétrico estável. As unidades da série HCN cumprem a diretiva RoHS e são usadas em linhas de montagem, tambores de cabo e outros módulos rotativos industriais.

Especificações técnicas

• Modelo: HCN000-02P3
• Circuitos e corrente: 2 circuitos × 15A
• Tensão nominal: 0 ~ 240 VAC/VDC
• Rigidez dielétrica: ≥500 VAC @ 50 Hz
• Resistência de isolamento: ≥100 MΩ @ 500 VDC
• Resistência de contacto: ≤ 10 mΩ
• Temperatura de funcionamento: -20°C a +80°C
• Humidade de funcionamento: 60 % RH
• Velocidade de rotação: 0 a 400 rpm
• Material dos contactos: metal precioso
• Material da caixa: plásticos de engenharia

Aplicações e vantagens

• Concebido para conjuntos rotativos compactos e instalações com espaço limitado
• Utilizações típicas: linhas de montagem, tambores de cabo, sensores rotativos e instrumentação
• Os contactos de pino plano facilitam a montagem e asseguram uma interface elétrica estável

Conformidade e opções

• Compatível com RoHS
• Construção padrão: contactos em metal precioso e caixa em plástico de engenharia
• Personalizações disponíveis mediante pedido: comprimento de cabo, tipo de conector, características de montagem
• Referência: HCN000-02P3
