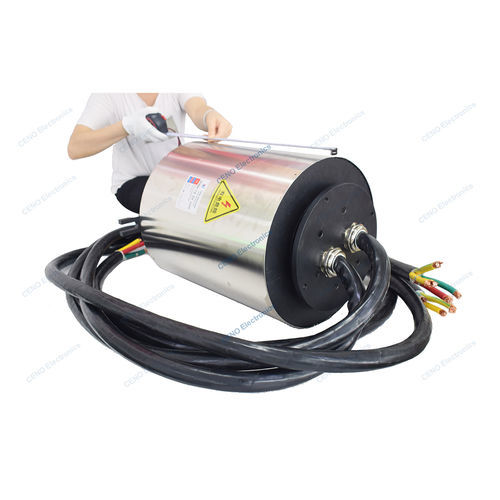

Anel coletor para aplicações marítimas BHCN-C-08250-IP66

em carbonode alumíniode cobre

Visão geral do produto
O BHCN-C-08250-IP66 é um anel deslizante com escova de carbono para altas correntes, projetado para aplicações marítimas e industriais pesadas. Possui grande diâmetro exterior (Ø410 mm) e grau de proteção IP66 contra intempéries e respingos. Também chamado de coletor de corrente central ou anel deslizante marinho, transmite 250 A por circuito (configurável para correntes superiores) e utiliza conexões tipo binding-post para cabeamento simplificado.

Especificação
BHCN-C-08250-IP66 | Especificações principais

Desenho de conjunto
O desenho de conjunto é fornecido como referência para instalação, fixação e dimensões.

Especificações técnicas

• Modelo: BHCN-C-08250-IP66
• Corrente & Circuitos: 8 circuitos × 250 A
• Tensão nominal: 0–480 VAC/VDC
• Rigidez dielétrica: ≥1500 VAC @ 50 Hz
• Resistência de isolamento: ≥500 MΩ @ 500 VDC
• Resistência de contato: 30 mΩ (medido a 50 rpm)
• Material de contato: Grafite de cobre
• Material do invólucro: Liga de alumínio
• Faixa de temperatura de operação: -20 °C a +60 °C
• Umidade de operação: 60 % UR
• Grau de proteção: IP66
• Velocidade máxima recomendada: 0–10 rpm
• Condutor: Quatro fios (90 mm²), comprimento rotor 3000 mm, comprimento estator 3000 mm
• Diâmetro exterior: Ø410 mm
• Montagem: Rotor — instalação por flange; Estator — aba anti-rotação
