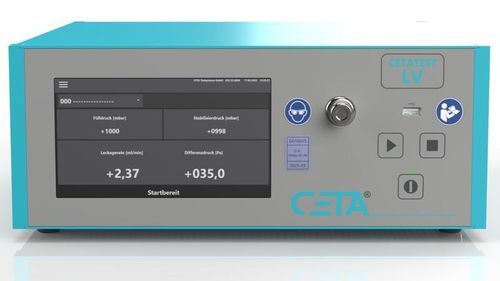

Testador de estanqueidade de grande volume CETATEST LV

por queda de pressão absolutade pressãode corrente de fuga

Visão geral
O CETATEST LV (Large Volume) é um detector de fugas por decadência de pressão concebido para ensaios integrais de estanqueidade de produtos diretamente enchíveis, utilizando ar comprimido como meio de ensaio. O princípio de medição baseia-se na detecção da variação de pressão no volume da peça em ensaio causada por uma fuga. O equipamento dispõe de um sensor de pressão relativa e uma ampla faixa de medição adequada para peças de grande volume.

Principais características
O CETATEST LV é adequado para peças de ensaio de grande volume até 1000 l (garrafas, contentores, tambores, IBC). A função de enchimento turbo permite pressurização rápida; a fase de enchimento dinâmica termina automaticamente quando a pressão de ensaio definida é atingida, seguida de estabilização e fase de medição. A operação é feita através de um ecrã tátil de 7 polegadas com uma interface intuitiva; botões separados de arranque/paragem garantem segurança em ambientes industriais. A memória armazena até 100.000 resultados de medição e 64 programas de ensaio. O equipamento de série inclui um sistema de válvulas principal compatível com a FDA e uma válvula de controlo acionada eletricamente, além de várias interfaces de comunicação.

Observação
Todos os testadores de fugas, de fluxo mássico e de fluxo, bem como manómetros e padrões de calibração (fugas de teste, bicos mestres), são fornecidos na entrega inicial com certificado de calibração acreditado pela DAkkS (conforme DIN EN ISO/IEC 17025) sem custo adicional, desde que os intervalos de pressão e fluxo estejam dentro do âmbito acreditado do laboratório de calibração acreditado pela DAkkS da CETA Testsysteme GmbH.

Dados técnicos (da tabela do produto)

• Sensores de pressão: Sensor de pressão relativa
• Intervalos de pressão: -800 mbar | +200 mbar
• Faixa de medição: ±5000 Pa
• Unidades de resultado: Pa, hPa, PSI, Pa/s, hPa/s, PSI/s, mbar*l/s, ml/min, ml/h, l/min, l/h, mmHg, Torr, mmWs
• Modo de ensaio: Ensaio por decadência de pressão
• Interfaces: Interface I/O para arranque/paragem/reset, seleção de programa, estado do dispositivo, erros do sistema, resultados de ensaio (pass/fail)
• Interfaces adicionais: RS-232, USB (host), Ethernet e Profinet para parametrização, resultados de medição, informação em tempo real (ex. curva de medição), mensagens de falha
• Compatibilidade: Totalmente compatível por interfaces com CETATEST 715 LV e CETATEST 725 LV; preparado para requisitos Industry 4.0
• Dimensões (L x A x P): 345 mm x 145 mm (3 U) x 435 mm
• Aplicações típicas: Peças de grande volume, garrafas, contentores, tambores, IBC (Intermediate Bulk Container)

Características / especificações técnicas

• Meio de ensaio: Ar comprimido
• Volume máximo ensaiável: até 1000 l
• Enchimento: Função de enchimento turbo; fim automático da fase de enchimento dinâmico à pressão de ensaio ajustada
• Interface de utilizador: Ecrã tátil de 7 polegadas, interface intuitiva; botões separados de arranque/paragem
• Memória de dados: 100.000 resultados de medição; 64 programas de ensaio
• Sistema de válvulas: Sistema de válvula principal compatível com a FDA (standard); válvula de controlo acionada eletricamente
• Princípio de medição: Decadência de pressão (medição da variação de pressão no volume da peça)
• Calibração: Fornecido com certificado de calibração acreditado pela DAkkS quando dentro do âmbito acreditado
