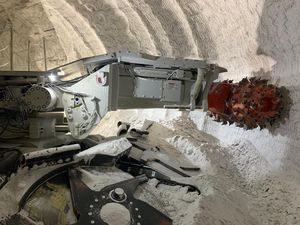

Roadheader de ataque pontual Type AM 50

Construção de túneis e minas O ALPINE MINER AM 50 é um cortador de rochas de tipo "boom" concebido para cortar rochas de dureza média com uma resistência à compressão não confinada de até 90 MPa (800 kp/cm2). A máquina também pode, no entanto, ter costuras finas de materiais mais duros na sua passada, caso estes se encontrem numa face de trabalho. Isto significa que o AM 50 pode cortar a maior parte das rochas com eficiência económica. Assim, o AM 50 tem uma vasta gama de aplicações: declive de estradas na indústria mineira e mineral, condução em túneis em obras de engenharia civil, e trabalhos de face em muitas situações mineiras. O ALPINE MINER AM 50 move-se em pistas de lagartas accionadas individualmente por motores eléctricos. Foi concebido para negociar desníveis até ±18 gon. As vantagens estruturais como a facilidade de desmontagem, a baixa altura e o baixo peso tornam-no adequado para utilização em todas as condições de mineração. A máquina foi concebida para um alcance máximo de corte de 4,0 m na vertical e 4,8 m de largura. O princípio de corte selectivo, com o qual a lança do cortador pode ser oscilada em todas as direcções, permite cortar qualquer perfil dentro da gama indicada sem mover a máquina. Estão também disponíveis acessórios para dar à máquina um maior alcance ascendente. Devido à fácil mobilidade da máquina, a gama de corte transversal não tem de ser alargada. Altura total - 1645 mm Comprimento total com esteira giratória - 11600 mm Largura total sem avental - 2200 mm Peso total com esteira giratória - aproximadamente 29,5 toneladas Largura do conjunto de lagartas - 1580 mm Largura dos rastos de lagartas - 370 mm Pressão no solo sob lagartas - 16 N/cm² (1,6 kp/cm²) Largura do avental opcional - 2 m, 2,5 m, 3 m
