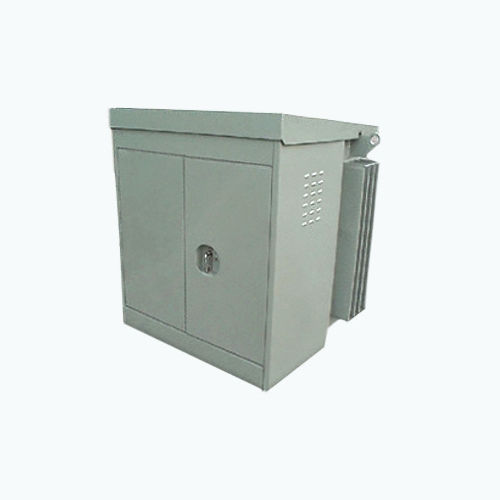

Subestação para distribuição elétrica

compacta

O CG Power Systems MiniSub é uma evolução e desenvolvimento do design do MicroSub destinado a substituir o ESI tipo Minisub por um sistema mais económico e compacto. Usando um arranjo similar ao do transformador tipo padmount dos EUA, a linha CG MiniSub é equipada com fusíveis HV Bay-O-Net™, fusíveis HV extraíveis em combinação com fusíveis de reserva HRC no tanque como padrão e uma unidade de distribuição de fusíveis de saída trifásica de 3 vias. Os sistemas alternativos de BT incluem disjuntores de BT ou unidades de fusíveis. A terminação HV pode ser feita através de buchas de encaixe ou através de uma caixa de cabos seca convencional O Minisub tipo ESI original utilizou um interruptor de fusível de óleo para comutação e proteção de alta tensão. Embora a comutação HV tenha vantagens óbvias, o fato é que em muitas aplicações a instalação de comutação é raramente utilizada, durante a vida útil da unidade. O CG MiniSub mantém o custo e o tamanho baixos por não ter esses recursos de comutação de alta tensão raramente utilizados. O isolamento HV pode ser obtido retirando os fusíveis HV enquanto a unidade está desenergizada. A geração temporária pode ser ligada através da unidade de distribuição LV.
