Caixa de décadas programável WD7

de resistências

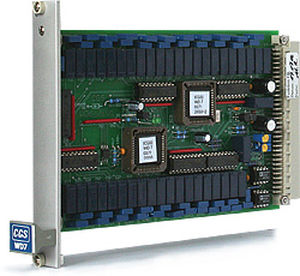

As placas WD7 e WD6 são resistências de décadas, que podem ser programadas livremente de 1 ohm a 1.048 megohm em passos de 1 ohm. O valor programado tem uma tolerância de 0,1%. O consumo máximo de energia é de 0,6W. As resistências são cortadas em carga e têm um coeficiente de temperatura extremamente baixo. Devido a uma interligação especial na placa, conseguimos compensar a resistência de transição dos interruptores do relé. Assim, a precisão geral foi significativamente aumentada. Como resultado, a tolerância especificada refere-se agora a toda a faixa de resistência. A placa WD7 tem todas as funções da placa WD6, mas, além disso, a possibilidade de programar um segundo resistor como o acima, ou um potenciômetro com ambos os resistores combinados. O cartão deve ser recalibrado a cada 12 meses no nosso laboratório de calibração.
