Compressor alternativo Revolution

de arelétricoestacionário

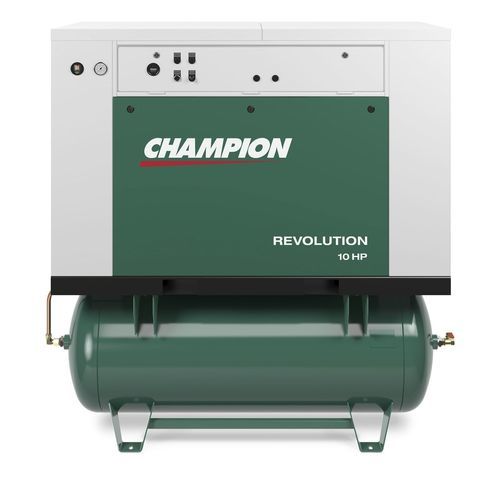

Visão geral O compressor alternativo enclausurado silencioso Revolution integra a comprovada bomba da Série R num pacote fechado projetado para arrefecimento ideal e redução de ruído. Indicado quando se exige o desempenho de um compressor alternativo, mas com níveis sonoros mais baixos e ocupação reduzida. O equipamento pode atingir níveis de ruído comparáveis aos compressores de parafuso e aproximações de temperatura inferiores a 20° F.

Características padrão

• Carcaça silenciosa com espuma externa de 2" (conforme B11.19)
• Bomba alternativa Série R
• Válvula de alívio inter-estágio conforme ASME
• Motor elétrico ODP NEMA, 1760 RPM
• Filtro de admissão industrial 10 microns
• Recipiente codificado ASME com manómetro 0–300 PSIG
• Tensões disponíveis: monofásico 208–230; trifásico 208/230/460/575; opções 50 Hz

Benefícios do pacote

• Painel de controlo com luz de alimentação, indicador de avaria, contador de horas e interruptor ON/OFF
• Níveis sonoros muito baixos — até 62 dBA
• Entrada e descarga inferiores para melhor atenuação sonora
• Funcionamento com portas colocadas (totalmente enclausurado) ou com portas removidas para maior fluxo de ar
• Carcaça conforme B11.19
• Secador refrigerado montado opcional para economizar espaço e custos de instalação
• Painéis externos de espuma 2" para atenuação adicional
• After-cooler sobredimensionado de placas e barras para arrefecimento eficiente
• Grande ventilador de arrefecimento para fluxo de ar ótimo
• Dreno eletrônico do tanque e interruptor de alta temperatura
• Óleo de qualidade alimentar disponível

Benefícios da bomba

• Cilindros multi-aletas para temperaturas de operação mais baixas
• Projeto integral cilindro/cabeça para operação fiável
• Émbolos equilibrados e bielas leves em duas partes
• Anéis de pistão para controlo de óleo e alta eficiência
• Válvulas de alívio de pressão e grandes intercoolers aletados
• Ventoinha/volante optimizados e válvulas de disco de alto fluxo fiáveis
• Rolamentos principais de rolos cónicos, cambota equilibrada e cárter de ferro fundido de grande capacidade
• Descarregador centrífugo para arranques sem carga e potência de arranque minimizada

Desempenho — MODELO DE BOMBA R-15B (REVOLUTION 5–15 HP UNIDADES SIMPLEX)
MOTOR HP | CAPACIDADE DO TANQUE (GAL) | NÚMERO DO MODELO DO PACOTE | DIMENSÕES L x W x H (IN) SEM SECADOR | DIMENSÕES L x W x H (IN) COM SECADOR
5 | - | BQR5 | 61 x 32 x 45 | -
5 | 80 | HQR5-8 | 70 x 32 x 64 | 71 x 32 x 64
7.5 | - | BQR7F | 61 x 32 x 45 | -
7.5 | 80 | HQR7F | 70 x 32 x 64 | -

Desempenho — MODELO DE BOMBA R-30D (REVOLUTION 10–15 HP UNIDADES SIMPLEX)
MOTOR HP | CAPACIDADE DO TANQUE (GAL) | NÚMERO DO MODELO DO PACOTE | DIMENSÕES L x W x H (IN) SEM SECADOR | DIMENSÕES L x W x H (IN) COM SECADOR
10 | - | BQR10 | 68 x 33 x 50 | -
10 | 120 | HQR10-12 | 76 x 33 x 74 | 93 x 33 x 71
15 | - | BQR15F | 68 x 33 x 50 | -
15 | 120 | HQR15F-12 | 76 x 33 x 74 | 93 x 33 x 71

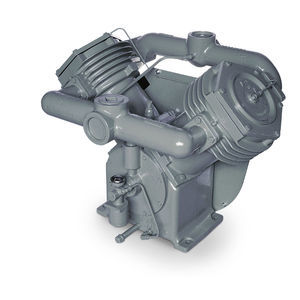

Bombas nuas — COMPRESSOR R‑SERIES ALTERNATIVO
MODEL | # DE CILINDROS | DIÂMETRO DO FURADO (IN) | CURSO (IN) | CAPACIDADE DE ÓLEO (QTS)
R-15 | 2 | 4.63 x 2.5 | 3 | 2
R-30 | 4 | 4.63 x 2.5 | 3 | 4

Downloads Brochura do produto disponível (folha de especificações PDF para compressores alternativos enclausurados silenciosos 5–15 HP).

Especificações técnicas

• Carcaça: pacote enclausurado silencioso com painéis externos em espuma 2" (conforme B11.19)
• Série da bomba: R‑Series (modelos R-15, R-30)
• Nível sonoro: até 62 dBA
• Temperatura de aproximação: menos de 20 graus
• Motor: ODP NEMA, 1760 RPM (opções monofásicas e trifásicas)
• Tensões disponíveis: monofásico 208–230; trifásico 208/230/460/575; opções 50 Hz
• Filtro de admissão: 10 microns grau industrial
• Proteção inter-estágio: válvula de alívio de pressão inter-estágio ASME
• Recipiente: recipiente codificado ASME com manómetro 0–300 PSIG
• Arrefecimento: after-cooler de placas e barras sobredimensionado e grande ventilador
• Controlo: painel com luz de alimentação, luz de avaria, contador de horas e interruptor ON/OFF (standard)
• Funcionalidades adicionais: dreno eletrónico do tanque, interruptor de alta temperatura, óleo de grau alimentar
