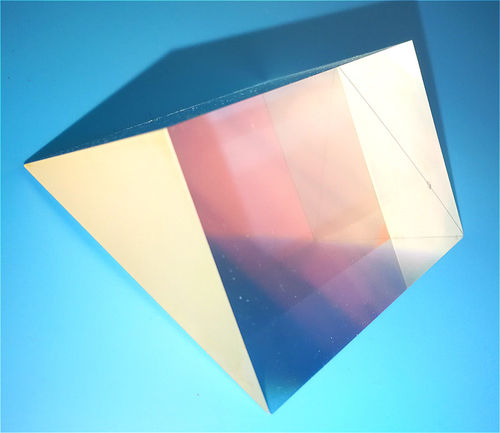

Prisma ótico de ângulo reto

em sílica fundidaem vidro BK7

O prisma de ângulo reto é o prisma mais utilizado. Utiliza a reflexão interna total (TIR) inerente na hipotenusa para inverter a imagem e obter uma mudança de direção de 90°. Isto produz uma imagem para a esquerda e, dependendo da orientação do prisma, a imagem pode ser invertida ou revertida. Os prismas de ângulo reto também podem ser utilizados em combinação para a deslocação da imagem/feixe. É tipicamente revestido na hipotenusa com Al /Ag/Au para melhorar a refletividade, enquanto as faces de entrada e saída são revestidas com MgF2 (um revestimento AR comum).3mm/5mm/10mm/12.7mm/20mm/25.4mm/30mm podem ser fornecidos rapidamente pela Yutai Optics. Descrição do produto Sugestão da Yutai para a sua escolha: a. Prisma de ângulo reto com revestimento AR na hipotenusa se desejar utilizar o seu prisma como retroreflector e quiser reduzir os reflexos de superfície na gama de comprimentos de onda especificada do revestimento. b. Prisma de ângulo reto com revestimento AR adequado nas pernas, se se pretender utilizar o prisma como refletor de 90 graus e se se pretender reduzir os reflexos de superfície na gama de comprimentos de onda especificada do revestimento. Especificações: Material:BK7,Sílica fundida Tolerância de dimensão: ± 0,1 mm Tolerância de ângulo: 90% Bisel: <0.2mm×45° Revestimento: Design personalizado Lista RAP altamente recomendada da Yutai Optics: Prismas de ângulo reto H-KL9(BK7), Prismas de ângulo reto de sílica fundida UV, Prismas de ângulo reto CaF2/BaF2, Prismas de ângulo reto ZnSe/ZnS, Prismas de ângulo reto Si/Ge.
