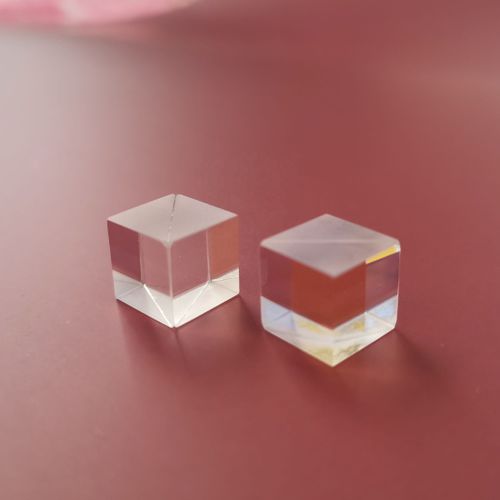

Prisma divisor de feixe YT-294

em vidro BK7de vidro H-K9L

Local de origem: Jilin, China Nome da marca: YT-294 Material: Vidro, BK7/K9 Qualidade da superfície: 40/20, 40-20 Tolerância de dimensão: +/-0.2, +0/-0.2mm Tolerância de ângulo: +/-2 Planicidade: L/8 Dimensão: 10*10*10 Nivelamento da superfície: L/8 Reflexão de polarização S (%): >99 Transmissão de polarização P (%): >90 Rácio de extinção: 1000:1 Desvio do feixe (arcmin): ±3 Especificação do revestimento: Ravg <0,5% @445nm Prisma cubo polarizador de feixe N-BK7 A Yutai oferece cubos polarizadores de feixe em tamanhos de 5 mm, 10 mm, 1/2" (12,7 mm), 20 mm, 1" (25,4 mm) e 2" (50,8 mm). O revestimento dielétrico de feixe é aplicado na hipotenusa de um dos dois prismas que compõem o cubo. O revestimento dielétrico separador de feixes é aplicado na hipotenusa de um dos dois prismas que constituem o cubo. Em seguida, é utilizado cimento para unir as duas metades do prisma (ver o esquema acima). O ponto gravado no topo do cubo indica o prisma com o revestimento divisor de feixes. A luz pode ser introduzida em qualquer uma das faces polidas para separar as polarizações s e p. Os cubos com mais de 5 mm também apresentam setas gravadas que indicam uma orientação possível.
