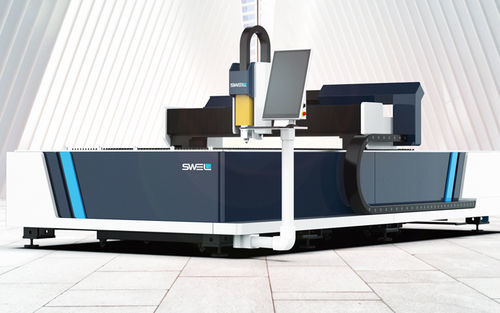

Máquina de corte a laser CHP

para metaispara chapaspara chapas metálicas

Nome do produto
CHP Series - Máquina de corte a laser para metal de grande formato e alta potência

Visão geral

• Projeto mecânico profissional com aparência moderna e várias tecnologias patenteadas.
• Alto nível de processamento, velocidade elevada, fenda estreita e seções transversais limpas.

Velocidade extrema, salto de desempenho

• Estrutura de plataforma única e aberta, otimizada para processamento de grande formato.
• Suporta carregamento multidirecional para melhorar a eficiência do fluxo de trabalho.
• Alta estabilidade mecânica e velocidades de corte aceleradas.

Nova estrutura de cama de duplo feixe

• Projetada para atender demandas de processamento de alta eficiência.
• Design autodesenvolvido com plug-in de batente e duplo feixe para maior rigidez.
• Sem deformação em cortes de longa duração, garantindo operação estável do equipamento.

Design de mesa de trabalho modular

• Banco de trabalho montado por módulos para substituição e configuração rápidas.
• Estrutura de mesa estável com alta capacidade de carga.
• Fácil de desmontar, substituir e manter para reduzir tempos de inatividade.

Vantagens da cama

• Construção da cama mais estável para melhor precisão e repetibilidade.
• Formatos maiores ampliam a faixa de corte mantendo a precisão.

Parâmetros técnicos
Modelo do produto | LY4020A | LY6025A | LY8025A
Área de trabalho | 4030*2030mm | 6030*2530mm | 8030*2530mm
Curso do eixo Y | 4030mm | 6030mm | 8030mm
Curso do eixo X | 2030mm | 2530mm | 2530mm
Curso do eixo Z | 200mm | 200mm | 200mm
Velocidade de ligação X/Y | 100m/min (todos os modelos)
Aceleração X/Y | 1.5G (todos os modelos)
Precisão de posicionamento repetido X/Y | ±0.02mm (todos os modelos)
Potência do laser | 3KW-6KW (LY4020A) | 3KW-12KW (LY6025A) | 6KW-20KW (LY8025A)

Amostra de corte
Imagens de amostras de corte são fornecidas na página do produto para ilustrar a qualidade típica de corte e o acabamento das bordas.

Características / especificações técnicas

• Modelos: LY4020A, LY6025A, LY8025A
• Área de trabalho (LY4020A): 4030 x 2030 mm
• Área de trabalho (LY6025A): 6030 x 2530 mm
• Área de trabalho (LY8025A): 8030 x 2530 mm
• Curso eixo Y: 4030 / 6030 / 8030 mm (por modelo)
• Curso eixo X: 2030 / 2530 / 2530 mm (por modelo)
• Curso eixo Z: 200 mm
• Velocidade de ligação X/Y: 100 m/min
• Aceleração X/Y: 1.5G
• Precisão de posicionamento repetido: ±0.02 mm
• Faixas de potência do laser: 3 kW–6 kW, 3 kW–12 kW, 6 kW–20 kW (dependendo do modelo)
