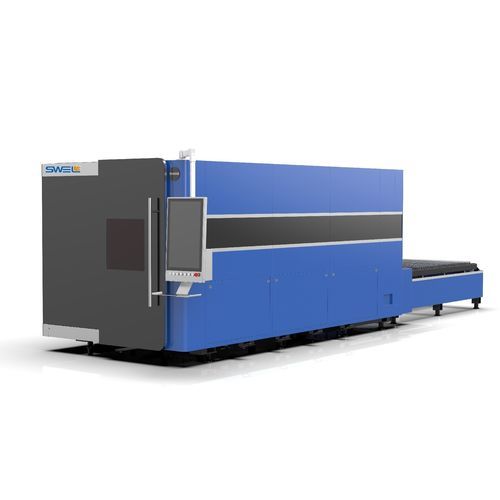

Máquina de corte a laser de fibra CHPS series

para alumíniopara açopara aço inoxidável

Visão geral

• Projeto fechado com mesas de trabalho duplas de troca rápida que permitem processar e descarregar materiais simultaneamente, maximizando a produtividade e mantendo uma folga de corte reduzida.

Principais características

• Máquina de corte a laser de fibra totalmente enclausurada: estrutura selada para bloquear radiação a laser, faíscas e poeira, melhorando a segurança do operador e a limpeza do ambiente de trabalho.
• Corte laser 2D de alta potência: suporta potências de 3 a 30 kW para aumentar a capacidade de corte em espessura e a velocidade em aplicações de indústria pesada, como máquinas de construção e estruturas de aço.
• Desempenho de movimento: aceleração máxima de ligação 1,0G e velocidade máxima de ligação 100 m/min para processamento em alta velocidade.
• Modo Fly Cut: movimento contínuo e ininterrupto da cabeça com compensação de trajetória em tempo real para reduzir tempos não produtivos e minimizar erros por inércia em partidas/paradas frequentes.
• Extração de fumos multizona: sistema de dampers automáticos em 8–14 zonas na mesa para otimizar a extração de fumaça e partículas.
• Estrutura estável: bancada monolítica soldada que oferece rigidez e deformação mínima sob altas cargas térmicas.
• Design de fácil manutenção e atualização: isolamento de forças inerciais e térmicas, conexões de precisão para garantir exatidão de montagem e facilitar manutenção e upgrades futuros.

Parâmetros técnicos
Modelo: CHPS3015 | CHPS4020 | CHPS6020 | CHPS6025 | CHPS8025
Potência do laser: 3–30 kW
Área de corte (C×L): CHPS3015: 3050×1510 mm; CHPS4020: 4100×2050 mm; CHPS6020: 6100×2050 mm; CHPS6025: 6100×2550 mm; CHPS8025: 8100×2550 mm
Aceleração máxima: 1,0G
Velocidade máxima de ligação: 100 m/min


Informações adicionais

• Projetada para tarefas de corte de alta potência e alta estabilidade; adequada para aplicações que exigem grandes áreas de corte e processamento de materiais de grande espessura.
• A troca por mesa dupla melhora o rendimento de materiais enquanto aumenta a segurança do operador e a limpeza ambiental.

Especificações técnicas

• Série: CHPS
• Faixa de potência do laser: 3–30 kW
• Modelos disponíveis: CHPS3015, CHPS4020, CHPS6020, CHPS6025, CHPS8025
• Zonas de corte (C×L): CHPS3015 = 3050×1510 mm; CHPS4020 = 4100×2050 mm; CHPS6020 = 6100×2050 mm; CHPS6025 = 6100×2550 mm; CHPS8025 = 8100×2550 mm
• Aceleração máxima: 1,0G
• Velocidade máxima de ligação: 100 m/min
• Sistema de extração de fumos: 8–14 zonas com dampers automáticos
• Estrutura: bancada monolítica soldada para rigidez e estabilidade
• Modo de corte: Fly Cut (movimento contínuo da cabeça com compensação de trajetória em tempo real)
