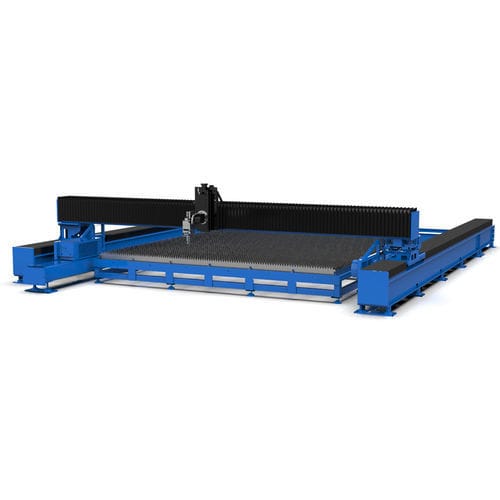

Máquina de corte a laser CGB

para metaispara chapas metálicasde grande formato

Visão geral
Esta máquina possibilita o processamento de chapas de grande formato. Possui um leito segmentado e emendado; o formato e o comprimento do leito podem ser personalizados conforme os requisitos do projeto.

Principais características

• Capacidade de grande formato e alta potência: largura de corte e comprimento do leito personalizáveis para atender às necessidades de corte de chapas de espessura total.
• Sistema de controle por barramento inteligente e eficiente: resposta rápida, alta precisão, transmissão de dados ágil e estratégias de corte flexíveis.
• Design modular expansível: seções modulares do leito podem ser ampliadas para alcançar formatos ultra-grandes; o comprimento é personalizável para suportar produção em larga escala.
• Tecnologia de isolamento resistente ao fogo: novo isolamento anti-queimadura que melhora a vida útil do equipamento e ajuda a manter a precisão de corte.

Observações sobre a descrição do produto
Processamento em grande formato com dimensões do leito configuráveis. A largura de corte e o comprimento da máquina podem ser ajustados às condições de processamento do cliente para atender aos requisitos de corte de chapas de espessura total.

Amostra de corte
As imagens de amostra na página do produto ilustram a qualidade e os resultados típicos de corte para referência.

Parâmetros técnicos
Modelo do produto: LY13030S; LY26035S; LY26040S; LY25052S
Faixa de processamento: (13030mm-26030mm) X (3030mm-6030mm)
Curso do eixo Y: 13030mm - 26030mm
Curso do eixo X: 3030mm - 6030mm
Curso do eixo Z: 200mm - 400mm
Velocidade de ligação X/Y: 90 m/min
Aceleração X/Y: 0.8G
Precisão de posicionamento X/Y: ±0.1 mm
Precisão repetida de posicionamento X/Y: ±0.1 mm
Opções de potência laser: 12 kW; 20 kW; 30 kW; 40 kW; 60 kW; 80 kW; 100 kW; 120 kW
Chanframento: Opcional

Especificações técnicas

• Modelo do produto: LY13030S; LY26035S; LY26040S; LY25052S
• Faixa de processamento: (13030mm-26030mm) X (3030mm-6030mm)
• Curso do eixo Y: 13030mm - 26030mm
• Curso do eixo X: 3030mm - 6030mm
• Curso do eixo Z: 200mm - 400mm
• Velocidade de ligação X/Y: 90 m/min
• Aceleração X/Y: 0.8G
• Precisão de posicionamento X/Y: ±0.1 mm
• Precisão repetida de posicionamento X/Y: ±0.1 mm
• Opções de potência laser: 12 kW; 20 kW; 30 kW; 40 kW; 60 kW; 80 kW; 100 kW; 120 kW
• Chanframento: Opcional
