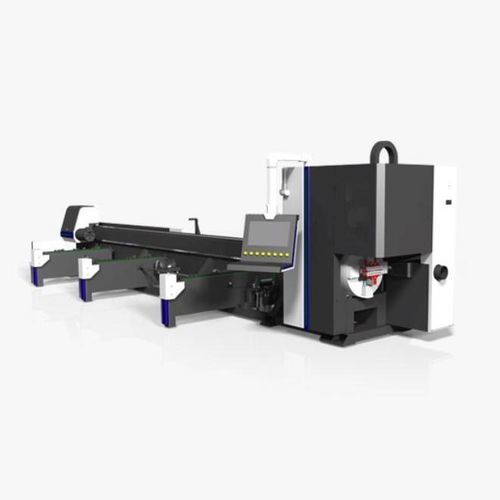

Máquina de corte a laser XPH2

para metaisde perfisde tubos

Visão geral do produto

• Máquina de corte a laser para tubos totalmente automática, projetada para alcançar altas velocidades de corte, operação estável e usinagem de precisão. Suporta sistemas de carregamento totalmente automáticos.

Mandril pneumático de precisão
Mandril pneumático de precisão com centragem automática e fixação de quatro garras, proporcionando fixação estável sem danificar a peça.

Design modular
Pode ser combinada livremente com alimentadores totalmente automáticos, semi-automáticos, cabeçotes de corte chanfrado e outros módulos opcionais para diversos cenários de uso.

Universal para vários tubos
Capaz de cortar tubos redondos, quadrados, retangulares, elípticos, tubos em U, bem como perfis tipo canal, cantoneiras e vigas I.

Amostra de corte
As imagens de amostra demonstram os resultados de corte em vários perfis e tipos de tubos.

Parâmetro técnico
Product Model | LY0160T | LY0260T | LY0390T | LY0490T | LY05120T
Working area | 1.5KW-3KW | 3KW-6KW | 6KW-12KW | 6KW-12KW | 6KW-12KW
Maximum Idling Speed (rotational) | 150r/min | 100r/min | 60r/min | 60r/min | 60r/min
Processing Pipe Type | Round tube, rectangular tube, elliptical tube, U-shaped tube (colspan 5)
Maximum Idling Speed (linear) | 90m/min | 90m/min | 60m/min | 60m/min | 60m/min
Positioning Accuracy | ±0.05mm (applies to all models)
Repeat Positioning Accuracy | ±0.05mm (applies to all models)
Chuck Load Bearing | 300KG | 800KG | 1200KG | 1200KG | 1500KG
Processing Range (square tube) | Square tube 10 - Square tube 120 | Square tube 20 - Square tube 240 | Square tube 20 - Square tube 360 | Square tube 20 - Square tube 460 | Square tube 20 - Square tube 550

Características / Especificações técnicas

• Série: XPH2 Series
• Aplicação: Corte a laser de tubos/perfis para tubos redondos, quadrados, retangulares, elípticos e em U; também adequado para perfis tipo canal, ângulos e vigas I
• Mandril: Mandril pneumático de precisão de quatro garras com centragem automática
• Modularidade: Compatível com sistemas de carregamento totalmente/semiautomáticos e cabeçotes de corte chanfrado
• Precisão de posicionamento: ±0.05mm
• Repetibilidade: ±0.05mm
• Velocidade linear máx.: até 90 m/min (dependendo do modelo)
• Velocidade rotacional máx.: até 150 r/min (dependendo do modelo)
• Capacidade de carga do mandril: 300–1500 KG dependendo do modelo
• Faixa de processamento para tubos quadrados: de 10 até 550 (dependendo do modelo)
