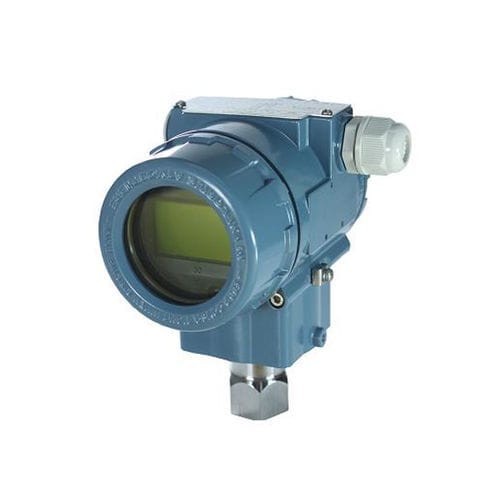

Transmissor de pressão absoluta TX3351

digital4–20 mAHART

O transmissor de pressão TX3351-GP&AP é adequado para medir o caudal de líquido, gás ou vapor, bem como o nível de líquido, a densidade e a pressão. O TX3351-GP&AP emite um sinal DC de 4 a 20 mA correspondente à pressão medida. As principais características incluem resposta rápida, configuração remota através de comunicações, auto-diagnóstico e saída de estado opcional para alarme de pressão alta/baixa. ESPECIFICAÇÕES PADRÃO 1 ESPECIFICAÇÕES DE DESEMPENHO Exatidão de referência do intervalo calibrado (inclui linearidade baseada no terminal, histerese e repetibilidade) Ajuste do zero externo O zero externo é continuamente ajustável com uma resolução incremental de 0,01% da gama. A nova gama pode ser efectuada localmente utilizando o interrutor de definição da gama. Efeitos da posição de montagem A rotação no plano do diafragma não tem qualquer efeito. Uma inclinação até 90 graus causará um desvio do zero até 0,25 kPa, que pode ser corrigido pelo ajuste do zero. Saída Saída de dois fios de 4 a 20 mA DC com comunicações digitais, linear ou raiz quadrada programável. O protocolo HART FSK é uma opção sobreposta à saída de 4 a 2 INSTALAÇÃO Requisitos de alimentação e carga alimentação 24 V CC, R≤(Us -12V)/Imax kΩ, Imax=23 mA. sinal de 20 mA. Gama de saída: 3.9 mA a 20,5 mA Alarme de falha (o modo pode ser selecionado) Modo baixo (mín.): 3.7 mA, Modo alto (máx.): 21 mA No Mode (manter): Mantém o valor efetivo antes da falha. A definição padrão do alarme de falha é Modo elevado.
