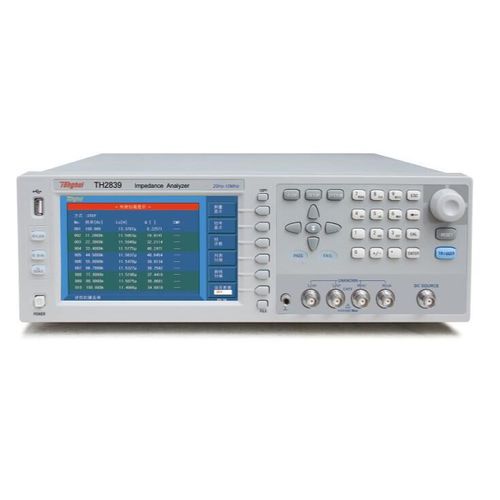

Analisador de impedância TH2839

de bancada

Frequência 20Hz-10MHz Precisão Básica: 0,05% Tecnologia Auto Balance Bridge Medição pontual, varredura de lista e varredura gráfica Características ■ - Alta precisão: Tecnologia de ponte de auto-balanço, 4 pares terminais ■ - Alta estabilidade e consistência: Até 15 faixas de teste ■ - Alta velocidade: Até 7,7ms ■ - Alta resolução:7- polegadas, 800×600 ■ - Função de varredura da Lista de 201 Pontos ■ - Função de varredura gráfica multiparamétrica ■ - Função de polaridade automática do díodo Varactor ■ - 10 posições de classificação, resultado da classificação com alarme sonoro e luminoso ■ - Espaço de armazenamento: Interno: 40 grupos de arquivos de configuração USB Externo: 500 grupos de ficheiros de configuração, ficheiros de registo de dados e ficheiros de imagem ■ - Testes simultâneos para Ls-RDC ■ - Alta compatibilidade: Suporta comandos SCPI, compatível com KEYSIGHT E4980A, E4980AL, HP4284A etc. Aplicações ■ Componente passiva: Estimativa de parâmetros de impedância e análise de desempenho de condensador, indutor, núcleo magnético, resistor, dispositivos piezoelétricos, transformadores, componentes de chips e componentes de rede ■ Componente semicondutor Teste de parâmetros parasitas e análise do circuito integrado do driver LED Características do C-VDC dos varactores Análise de parâmetros parasíticos de transistores ou circuito integrado ■ Outros componentes Avaliação da impedância de placas de circuito impresso, relés, interruptores, cabos, baterias ■ Material dieléctrico Constante dieléctrica e avaliação do ângulo de perda dos plásticos, cerâmicas e outros materiais ■ Materiais magnéticos Avaliação da permeabilidade magnética e do ângulo de perda da ferrite, corpo amorfo e outros materiais magnéticos ■ Materiais semicondutores Constante dieléctrica, condutividade eléctrica e C-V características dos materiais semicondutores
