Cortina de luz de segurança tipo 2 CA10-T0372DN1
multifeixetipo barreiraIP65

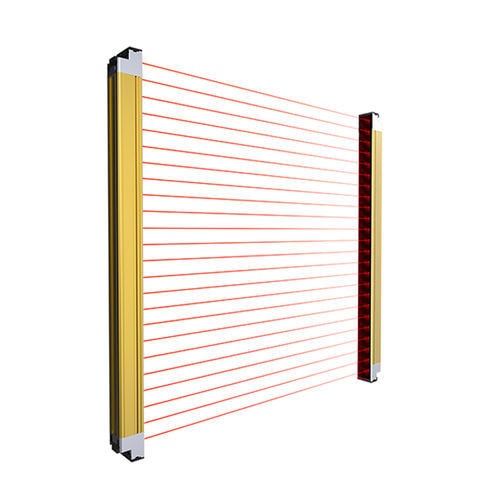

Cortina de luz de segurança tipo 2 - CA10-T0372DN1 - CHANKO SENSOR - multifeixe / tipo barreira / IP65
Cortina de luz de segurança tipo 2 - CA10-T0372DN1 - CHANKO SENSOR - multifeixe / tipo barreira / IP65
Guardar nos favoritos
Comparar
Mais informações no site da CHANKO SENSOR

Características

Função
de segurança tipo 2
Tipo de feixe
multifeixe
Tipo de detecção
tipo barreira
Grau de proteção
convencional, IP65
Outras características
proteção para os dedos
Alcance

MÁX: 3 m
(9'10" )

MÍN: 0,1 m
(0'03" )

Descrição

Nome do produto
  • Modelo: CA10-T0372DN1
  • Série: Série CA, cortinas de luz de segurança


Visão geral
  • Tipo de produto: Tipo standard
  • Alcance de deteção: 0,1–3 m
  • Princípio de deteção: Feixe atravessado (transmissor/receptor)
  • Saída: NPN NO
  • Tensão de alimentação: DC 24 V
  • Grau de proteção: IP65


Especificações técnicas
  • Comprimento do cabo: 2 m
  • Sincronização: Sincronização por cabo
  • Espaçamento dos feixes: 10 mm
  • Número de feixes: 72
  • Altura protegida: 710 mm
  • Acessórios: Manual, certificado, suportes de montagem, parafusos de montagem
  • Materiais: Caixa - liga de alumínio; filtro - PMMA; tampa final - PC; tampão - SUS304; cabo - PVC


Parâmetros mecânicos / elétricos
  • Tipo de saída: NPN NO
  • Tensão de alimentação: DC 24 V
  • Índice IP: IP65
  • Ligação: Cabo moldado
  • Tipo de sinal: Sinal discreto (comutado)
  • Modo de operação: Light ON
  • Instalação: Montagem superior/inferior
  • Indicadores: Transmissor/receptor piscam em vermelho
  • Proteção: Proteção contra curto-circuito
  • Resistência a impactos: 30G, direções X/Y/Z, 3 vezes cada
  • Rigidez dielétrica: AC 1000 V 50/60 Hz 1 min (entre partes energizadas e caixa)
  • Vibração: 10–55 Hz, amplitude 1,5 mm, direções X/Y/Z, 2 h cada


Condições ambientais
  • Humidade operação / armazenamento: 35–85 % RH (sem condensação)
  • Limites de iluminação para o receptor: Incandescente < 3000 lx, luz solar < 10000 lx, ângulo de incidência < 5°


Documentos / Desenhos
  • Modelo 3D: 3D model.stp
  • Manual: Manual do produto (PDF)


Acessórios e materiais
  • Acessórios incluídos: Manual, certificado, suportes de montagem, parafusos de montagem
  • Detalhes dos materiais: Caixa - liga de alumínio; filtro - PMMA; tampa final - PC; tampão - SUS304; cabo - PVC
