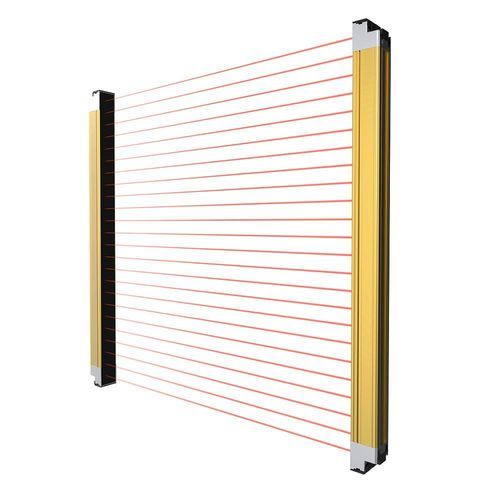

Cortina de luz de segurança tipo 4 CSS32-T0736DP1-RSmultifeixetipo barreiraIP65
Guardar nos favoritos
Comparar
Características
- Função
- de segurança tipo 4
- Tipo de feixe
- multifeixe
- Tipo de detecção
- tipo barreira
- Grau de proteção
- IP65
- Alcance
MÍN: 0,1 m
(0'03" )MÁX: 7 m
(22'11" )
Descrição
Visão geral
Especificações técnicas
Parâmetros mecânicos / elétricos
Ambiente de operação
Acessórios
Materiais
Características / Resumo de especificações
- Modelo: CSS32-T0736DP1
- Série: Série CSS cortinas de luz
- Tipo de produto: Cortina de luz de segurança (emissor/receptor)
- Princípio de detecção: Emissão/transmissão
- Alcance de detecção: 0,1–7 m
- Altura de proteção: 1144 mm
- Passo de feixes: 32 mm
- Número de feixes: 36
- Saída: PNP, NO (discreto)
- Alimentação: DC 24V
- Grau de proteção: IP65
Especificações técnicas
- Comprimento do cabo: 0,5 m
- Característica especial: Resistente à luz solar
- Sincronização: Sincronização RS485
- Altura de proteção: 1144 mm
- Acessórios padrão: Manual, certificado, suportes de montagem, parafusos
- Materiais: Carcaça — liga de alumínio; Filtro — PMMA; Tampa final — PC; Tampões — SUS304; Cabo — PVC
Parâmetros mecânicos / elétricos
- Tipo de saída: PNP NO
- Alimentação: DC 24V
- Proteção de entrada: IP65
- Tipo de conexão: Tipo relé
- Tipo de sinal: Discreto
- Modo de operação: Light ON / Dark ON
- Montagem: Montagem lateral
- Indicador: Acende fixo após reset; pisca durante o teste
- Circuits de proteção: Proteção contra curto-circuito na saída, proteção contra inversão de polaridade na saída, proteção contra inversão de polaridade na alimentação
- Tensão residual: <2 V (excluindo efeito de extensão de cabo)
- Carga capacitiva admissível: 2,2 µF
- Corrente de fuga: <1 mA
- Corrente de carga: <300 mA
- Consumo: Emissor <4 W; Receptor <5 W
- Resistência de isolamento: >20 MΩ (DC 500 V)
- Resistência a choques: 100 m/s², 1000 vezes em X, Y, Z
- Resistência a vibrações: 10–55 Hz, amplitude 0,7 mm, 20 vezes em X, Y, Z
- Rigidez dielétrica: AC 1000 V, 50/60 Hz, 1 min (partes carregadas vs carcaça)
- Entrada externa: Função para parar o emissor via entrada externa
Ambiente de operação
- Humidade relativa: 35–95% RH (sem condensação) operação/armazenamento
- Iluminância: Superfície do receptor < 10000 lx
Acessórios
- Manual, certificado, suportes de montagem, parafusos
Materiais
- Carcaça: Liga de alumínio
- Filtro: PMMA
- Tampa final: PC
- Tampão: SUS304
- Cabo: PVC
Características / Resumo de especificações
- Modelo: CSS32-T0736DP1
- Série: Série CSS cortinas de luz
- Alcance de detecção: 0,1–7 m
- Feixes / passo: 36 / 32 mm
- Altura de proteção: 1144 mm
- Saída: PNP NO (discreto)
- Alimentação: DC 24V
- Proteção: IP65
- Sincronização: RS485
- Montagem: Montagem lateral
- Acessórios típicos: Manual, certificado, suportes, parafusos
