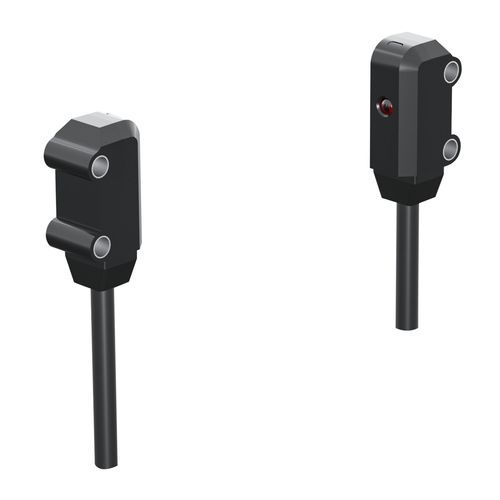

Sensor fotoelétrico tipo barreira CPI-TRP500N1
retangularquadradoluz vermelha

Sensor fotoelétrico tipo barreira - CPI-TRP500N1 - CHANKO SENSOR - retangular / quadrado / luz vermelha
Sensor fotoelétrico tipo barreira - CPI-TRP500N1 - CHANKO SENSOR - retangular / quadrado / luz vermelha
Guardar nos favoritos
Comparar
Mais informações no site da CHANKO SENSOR

Características

Tipo
tipo barreira
Configuração
retangular, quadrado
Tipo de feixes
luz vermelha
Outras características
compacto, de alto desempenho, à prova de água, de segurança intrínseca, à prova de água
Aplicações
para o setor alimentar, para logística, para reconhecimento de objetos, para robótica, para plásticos, para portão, para máquina de acondicionamento, para porta automática
Alcance máximo

MÁX: 500 mm
(19,7 in)

MÍN: 0 mm
(0 in)

Descrição

Família de produtos
  • Sensores fotoelétricos série CPG


Visão geral
  • Distância de detecção: 0–5 mm
  • Estrutura: tipo ranhura
  • Princípio de detecção: feixe atravessante
  • Largura da ranhura: 5 mm
  • Saída: PNP NO/NC
  • Tensão de alimentação: CC 5–24 V


Especificações técnicas
  • Distância de detecção: 0–5 mm
  • Estrutura: tipo ranhura
  • Princípio: feixe atravessante
  • Largura da ranhura: 5 mm
  • Comprimento do cabo: 0,5 m
  • Direção de detecção: face da ranhura
  • Frequência de resposta: 1000 Hz
  • Tempo de resposta: 500 μs
  • Recurso especial: formato em L
  • Fonte de luz: infravermelho
  • Acessórios: manual de instruções, certificado
  • Objeto padrão detectável: objeto opaco ≥ 2 × 0,8 mm
  • Materiais: invólucro PBT; partes ópticas (guia, emissor, receptor) policarbonato; cabo PVC


Parâmetros mecânicos / elétricos
  • Tipo de saída: PNP NO/NC
  • Tensão de alimentação: CC 5–24 V
  • Alimentação: quatro fios CC
  • Grau de proteção: IP50
  • Conexão: conector
  • Tipo de sinal: comutação
  • Modo de operação: Light ON / Dark ON
  • Consumo: ≤ 12 mA
  • Indicador: vermelho (acende ao receber luz)
  • Proteção: proteção contra curto-circuito
  • Tensão residual: ≤ 0,8 V (carga 100 mA), ≤ 0,4 V (carga 40 mA); saída coletor aberto PNP CC 5–24 V ≤ 50 mA, tensão residual ≤ 0,8 V (carga 50 mA)
  • Corrente de carga: conforme especificações de tensão residual
  • Resistência a impactos: 300 m/s², 3 vezes em X, Y, Z
  • Resistência a vibrações: 20–2000 Hz, amplitude 1,5 mm, 2 h em X, Y, Z
  • Peso: aprox. 3 g


Ambiente de operação
  • Temperatura de operação: -25 °C a 55 °C
  • Humidade de operação: 5–95% HR (sem condensação, sem gelo)
  • Iluminância ambiente: ≤ 1000 lx


Documentação e ilustrações
  • Diagrama de saída de controlo e desenho dimensional (fornecidos na página do produto)
  • Acessórios listados: manual de instruções, certificado; manual em PDF para download disponível


Características técnicas / especificações

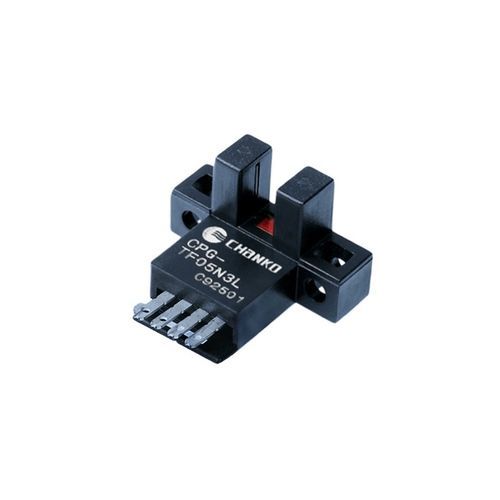

  • Modelo: CPG-TF05N3L-A
  • Série: CPG
  • Distância de detecção: 0–5 mm
  • Estrutura: tipo ranhura, largura da ranhura 5 mm
  • Princípio: feixe atravessante
  • Fonte de luz: infravermelho
  • Frequência de resposta: 1000 Hz
  • Tempo de resposta: 500 μs
  • Saída: PNP NO/NC (comutação)
  • Tensão de alimentação: CC 5–24 V
  • Consumo: ≤ 12 mA
  • Proteção: IP50
  • Comprimento do cabo: 0,5 m
  • Temperatura de operação: -25 °C a 55 °C
  • Peso: aprox. 3 g
  • Materiais: invólucro PBT; partes ópticas policarbonato; cabo PVC
