Sensor fotoelétrico difuso CPF-DF5N1-A
infravermelho

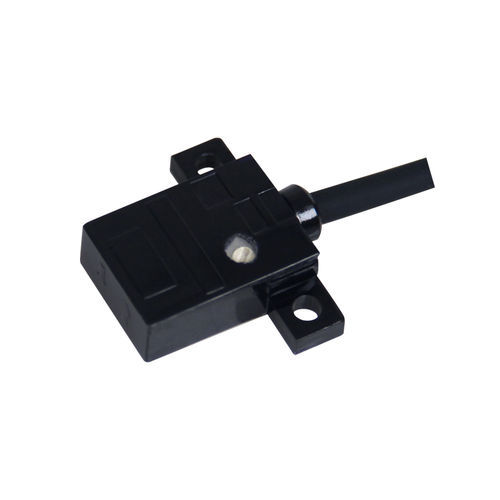

Sensor fotoelétrico difuso - CPF-DF5N1-A - CHANKO SENSOR - infravermelho
Sensor fotoelétrico difuso - CPF-DF5N1-A - CHANKO SENSOR - infravermelho
Sensor fotoelétrico difuso - CPF-DF5N1-A - CHANKO SENSOR - infravermelho - imagem - 2
Sensor fotoelétrico difuso - CPF-DF5N1-A - CHANKO SENSOR - infravermelho - imagem - 3
Guardar nos favoritos
Comparar
Mais informações no site da CHANKO SENSOR

Características

Tipo
difuso
Tipo de feixes
infravermelho
Alcance máximo

MÍN: 0 mm
(0 in)

MÁX: 5 mm
(0,2 in)

Descrição

Produto
  • Série: sensores fotoelétricos da série CPF
  • Modelo: CPF-DF5N1-A


Principais características
  • Distância de detecção: 0~5 mm
  • Forma do produto: plano
  • Princípio de detecção: reflexão difusa (infravermelho)
  • Dimensões: 15 × 8 × 26 mm
  • Tipo de saída: NPN NO
  • Tensão de alimentação: DC 12~24 V


Especificações técnicas
  • Distância de detecção: 0~5 mm
  • Estrutura do produto: invólucro plano
  • Princípio de detecção: reflexão difusa
  • Dimensões totais: 15 × 8 × 26 mm
  • Comprimento do cabo: 0,5 m
  • Direção de detecção: frontal
  • Frequência de resposta: 200 Hz
  • Tempo de resposta: 2,5 ms
  • Tipo de fonte de luz: infravermelho
  • Acessórios: manual, certificado
  • Histérese: < 20% da distância de detecção
  • Alvo padrão: papel pintado branco 50 × 50 mm
  • Material: invólucro PC; cabo PVC


Parâmetros mecânicos / elétricos
  • Saída: NPN NO
  • Tensão de alimentação: DC 12~24 V
  • Método de alimentação: cabo DC de três fios
  • Grau de proteção: IP50
  • Conexão: conector
  • Tipo de sinal: comutação
  • Modo de operação: Light ON
  • Consumo de corrente: < 15 mA
  • Indicador: vermelho (acende quando recebe luz)
  • Circuitos de proteção: proteção contra curto-circuito e inversão de polaridade na saída
  • Tensão residual: < 3 V
  • Corrente de carga: < 100 mA (tensão residual < 3 V com cabo de 2 m)
  • Resistência de isolamento: > 20 MΩ (medida a DC 500 V)
  • Resistência a choques: 150 m/s², 10 vezes em X, Y, Z
  • Resistência dielétrica: AC 1000 V 50/60 Hz 1 min entre partes vivas e invólucro
  • Resistência a vibrações: 10–55 Hz, amplitude 1,5 mm, 2 h em X, Y, Z
  • Peso: aprox. 20 g


Ambiente aplicável
  • Temperatura de operação: -25°C a 55°C
  • Umidade operação/armazenamento: 35%–95% UR (sem condensação)
  • Iluminação ambiente: abaixo de 10000 lx


Acessórios / Documentação
  • Manual e certificado incluídos


Características / especificações técnicas
  • Modelo: CPF-DF5N1-A
  • Série: sensores fotoelétricos série CPF
  • Distância de detecção: 0~5 mm
  • Princípio: reflexão difusa (infravermelho)
  • Saída: NPN NO, DC três fios
  • Tensão de alimentação: DC 12~24 V
  • Tempo de resposta/frequência: 2,5 ms / 200 Hz
  • Proteção: IP50; proteção contra curto-circuito e inversão de polaridade
  • Material: invólucro PC, cabo PVC
  • Peso: ~20 g
  • Temperatura/umidade de operação: -25°C~55°C / 35%–95% UR
