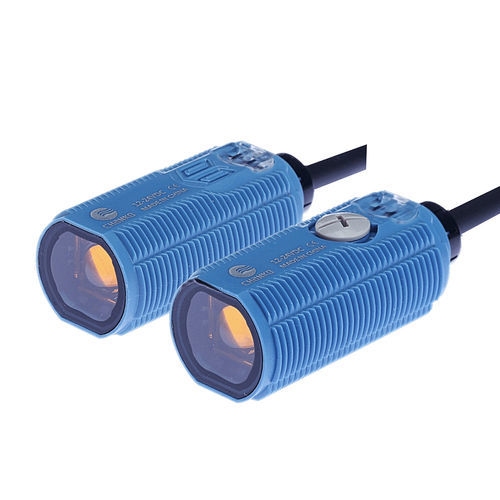

Sensor fotoelétrico de barreira CPA-TF15MP3tipo barreiracilíndricoinfravermelho
Guardar nos favoritos
Comparar
Características
- Tipo
- de barreira, tipo barreira
- Configuração
- cilíndrico
- Tipo de feixes
- infravermelho
- Outras características
- de plástico
- Alcance máximo
MÍN: 0 m
(0'00" )MÁX: 15 m
(49'02" )
Descrição
Visão geral do produto
Especificações técnicas
Parâmetros mecânicos / elétricos
Ambiente de operação
Acessórios
Características / especificações técnicas
- Tipo: Sensor fotoelétrico por barreira
- Modelo: CPA-TF15MP3
- Alcance de detecção: 0–15 m
- Invólucro: M18 cilíndrico
- Saída: PNP NO/NC (comutador)
- Alimentação: CC 12–24 V
Especificações técnicas
- Alcance de detecção: 0–15 m
- Invólucro: M18 cilíndrico
- Princípio de detecção: Barreira (infravermelho)
- Dimensões: M18
- Comprimento do cabo: 2 m
- Direção de detecção: Frontal
- Frequência de resposta: 1000 Hz
- Tempo de resposta: 500 μs
- Fonte de luz: Infravermelho
- Acessórios: Manual do utilizador, porcas M18 ×4, certificado
- Ângulo do feixe: ≤ 2°
- Alvo padrão: Objeto opaco ≥ Φ7 mm
- Materiais: Invólucro/porcas ABS; lente/visor PMMA; botão POM; cabo PVC
Parâmetros mecânicos / elétricos
- Saída: PNP NO/NC
- Alimentação: CC 12–24 V
- Fiação de alimentação: Quatro fios CC
- Grau de proteção: IP65
- Conexão: Cabo moldado
- Tipo de sinal: Comutação
- Modos de funcionamento: Light ON / Dark ON
- Consumo: ≤ 40 mA (emissor 25 mA)
- Indicadores: Operação (laranja), Estabilidade (verde)
- Proteção: Proteção contra curto-circuito
- Tensão residual: ≤ 3 V (alimentação da carga ≤ 30 V)
- Corrente de carga: ≤ 100 mA (tensão residual ≤ 3 V, alimentação da carga ≤ 30 V)
- Resistência de isolamento: ≥ 20 MΩ (CC 500 V)
- Ajuste de sensibilidade: Botão de volta única
- Resistência a impactos: 300 m/s², X/Y/Z 3 vezes
- Rigidez dielétrica: AC 1000 V 50/60 Hz 1 min (partes carregadas vs invólucro)
- Vibração: 10–55 Hz, amplitude 1,5 mm, X/Y/Z 2 h
- Peso: ≈ 94 g
Ambiente de operação
- Temperatura de operação: -25 °C a 55 °C
- Humidade: 35–95% HR (sem condensação) operação/armazenamento
- Iluminância ambiente: ≤ 10000 lx
Acessórios
- Manual do utilizador
- Porcas M18 ×4
- Certificado
Características / especificações técnicas
- Modelo: CPA-TF15MP3
- Série: Sensores fotoelétricos CPA
- Alcance de detecção: 0–15 m
- Invólucro: M18 cilíndrico
- Modo de detecção: Barreira
- Saída: PNP NO/NC (comutador)
- Alimentação: CC 12–24 V (quatro fios)
- Comprimento do cabo: 2 m
- Frequência/tempo de resposta: 1000 Hz / 500 μs
- Fonte de luz: Infravermelho
- Grau de proteção: IP65
- Temperatura de operação: -25 °C a 55 °C
- Peso: ≈ 94 g
- Materiais: Invólucro/porcas ABS; lente PMMA; botão POM; cabo PVC
