Sensor fotoelétrico tipo barreira CPQ-TF4MP1/KB
cilíndricoinfravermelhode plástico

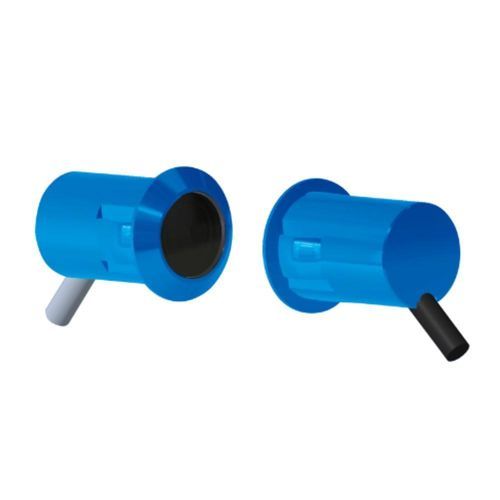

Sensor fotoelétrico tipo barreira - CPQ-TF4MP1/KB - CHANKO SENSOR - cilíndrico / infravermelho / de plástico
Sensor fotoelétrico tipo barreira - CPQ-TF4MP1/KB - CHANKO SENSOR - cilíndrico / infravermelho / de plástico
Guardar nos favoritos
Comparar
Mais informações no site da CHANKO SENSOR

Características

Tipo
tipo barreira
Configuração
cilíndrico
Tipo de feixes
infravermelho
Outras características
de plástico, IP67
Aplicações
para logística
Alcance máximo

MÍN: 0 m
(0'00" )

MÁX: 4 m
(13'01" )

Descrição

Produto
  • Série: sensores fotoelétricos CPQ
  • Modelo: CPQ-TF4MP1/KB (tipo barreira)


Características principais
  • Alcance de deteção: 0~4 m
  • Estrutura: cilíndrica
  • Princípio de deteção: barreira (infravermelho)
  • Saída: PNP NC, saída de comutação, Light ON
  • Alimentação: DC 5~24 V, três fios DC
  • Cabo: cabo moldado, 2 m
  • Grau de proteção: IP67


Especificações técnicas
  • Frequência de resposta: 100 Hz
  • Tempo de resposta: 5 ms
  • Fonte luminosa: infravermelho
  • Ângulo do feixe: ≤4°
  • Alvo padrão detectável: objeto opaco Ø ≥ 5 mm
  • Materiais: caixa ABS; lente PC; cabo PVC
  • Acessórios: manual do produto, certificado


Parâmetros mecânicos / elétricos
  • Tipo de saída: PNP NC
  • Tensão de alimentação: DC 5~24 V
  • Fiação: três fios DC
  • Tipo de sinal: comutação
  • Modo de operação: Light ON
  • Consumo de corrente: <20 mA
  • Corrente de carga: ≤100 mA (tensão residual ≤3 V com cabo de 2 m)
  • Tensão residual: ≤3 V
  • Indicador: LED de alimentação (vermelho)
  • Proteções: proteção contra curto-circuito, proteção contra inversão de polaridade
  • Resistência a choques: 300 m/s², 3 choques em X, Y, Z
  • Resistência a vibrações: 10–55 Hz, amplitude 1,5 mm, 2 h por eixo
  • Rigidez dielétrica: AC 1000 V 50/60 Hz, 1 min (partes carregadas vs caixa)


Ambiente de funcionamento
  • Temperatura de funcionamento: -25 °C a 55 °C
  • Humidade funcionamento/armazenamento: 35–95% HR (sem condensação)
  • Iluminação ambiente: ≤8000 lx


Aplicações recomendadas
  • Indústria eletrónica (3C)
  • Sistemas de estacionamento automatizados
  • Logística e armazenagem
