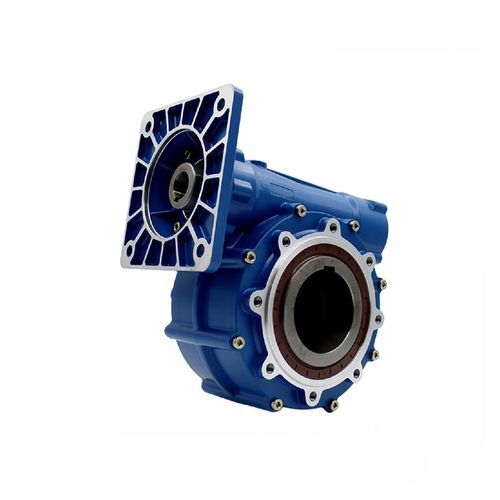

Redutor de rosca sem fim CYWF90de eixos ortogonaisde eixo vazado200–500 Nm
Guardar nos favoritos
Comparar
Características
- Tipo
- de rosca sem fim
- Orientação dos eixos
- de eixos ortogonais
- Tipo de eixo-árvore
- de eixo vazado
- Torque
- 200–500 Nm, 500–1000 Nm
- Número de estágios
- de simples estágio, duas etapas
- Performance
- de alto rendimento, silencioso, de alto desempenho, sem manutenção
- Aplicações
- para equipamento de movimentação, para transmissão, para centrífuga, para maquinaria, para aplicações industriais, para aplicações trituração, para têxteis, para guincho, para porta, para sistema de elevação, para elevador, para mineração, para serviços pesados, para operações de elevação, para transportador, de ventilador, para aplicações marítimas, para máquinas, para retificadora, para bomba, para motor elétrico, para misturador, para caminhão misturador, para acoplamento motor, para o sector das gruas e plataformas elevatórias, para máquina de corte
- Outras características
- de alta qualidade
- Potência
MÁX: 7,5 kW
(10,2 hp)MÍN: 0,55 kW
(0,75 hp)- Relação de redução
MÁX: 100 unit
MÍN: 5 unit
Descrição
A caixa de engrenagens sem-fim CYWF 90 tem um tamanho de saída de 90 mm, adopta a forma de caixa redonda e é especialmente concebida para aplicações de saída de grande diâmetro. Atualmente, temos saídas de 50mm~110mm para os modelos CYWF50, CYWF60, CYWF60-S, CYWF70, CYWF80, CYWF90, CYWF100 e CYWF110. Os motores ABB, SIEMES e outros motores topo de gama podem ser instalados em conjunto com a nossa caixa de velocidades a ser vendida.
Caraterísticas principais
- Saída da fábrica, fornece inspeção vídeo da fábrica
- Faixa de relação de velocidade: 5: 1, 7.5: 1, 10: 1, 15: 1, 20: 1, 25: 1, 30: 1, 40: 1, 50: 1, 60: 1, 80: 1, 100: 1
- Entrada: ∅35mm
- Saída: ∅90mm (ø81-ø90 pode ser personalizado, novos preços, entre em contato com o serviço)
- Flange:180*180mm
-Motor de 4 pólos Velocidade de entrada: 1400rpm
velocidade de saída de -4 pólos: 14rpm-280rpm
-Velocidade de entrada do servo: 2000rpm
- Velocidade de saída do servo: 20rpm-400rpm
- Caixa em liga de alumínio fundido sob pressão
- A roda sem-fim adopta bronze de estanho de alta qualidade
- Certificação: RoHS/CE/IAF/CNAS /ISO9001/ISO45001/ISO14001
- Flange: redonda ou quadrada
- Orientação de montagem: B3 B6 B7 B8 V5 V6
- Pode ser personalizado de acordo com as necessidades do cliente
- Prazo de entrega: 7 dias
- Peso bruto aproximado: 23.5 KGS
Principais vantagens
- Baixa elevação de temperatura
- Baixo ruído, funcionamento suave
- Longa vida útil e maior durabilidade
- Poupança de energia e elevada eficiência
- Pode ser instalada em qualquer posição e em todas as direcções
- Lubrificante totalmente sintético incorporado, sem bujão de respiração, totalmente selado e sem manutenção, sem necessidade de adicionar óleo durante toda a vida útil
---
