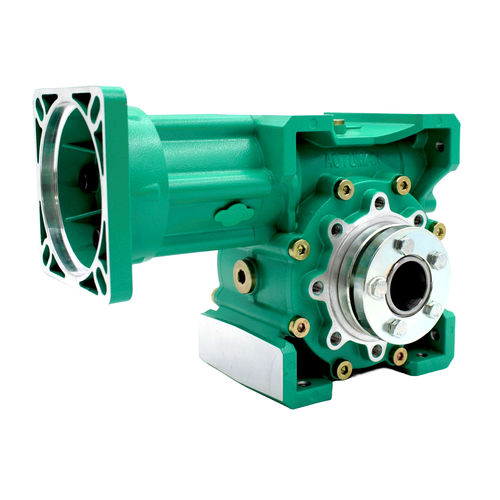

Redutor de rosca sem fim CYCM063de eixos ortogonaisde eixo maciçocom dois eixos de saída
Guardar nos favoritos
Comparar
Características
- Tipo
- de rosca sem fim
- Orientação dos eixos
- de eixos ortogonais
- Tipo de eixo-árvore
- de eixo maciço, com dois eixos de saída, com múltiplas saídas
- Torque
- 100–200 Nm
- Número de estágios
- de simples estágio, duas etapas
- Performance
- de alta precisão, de alto rendimento, silencioso, de alto desempenho, sem manutenção, com folga reduzida
- Aplicações
- para aplicações industriais, para transmissão, para maquinaria, para robô, para aplicações marítimas, de ventilador, para máquinas, para aplicações trituração, para equipamento de movimentação, para têxteis, para sistema de elevação, para servomotor, para mineração, para serviços pesados, para centrífuga, para elevador, para guincho, para operações de elevação, para transportador, para porta
- Outras características
- de alta qualidade, para retificadora, para máquina de corte, para bomba, para misturador, para o sector das gruas e plataformas elevatórias, para acoplamento motor, para caminhão misturador, para motor
- Relação de redução
MÍN: 5 unit
MÁX: 80 unit
Descrição
A série CYCM de caixas de engrenagens sem-fim de alta precisão 0,5-2 minutos de arco foi concebida para servomotores (C1, C2, CR, 2C, ASL, ASR, HIHO) que cobrem toda a indústria e são adequados para posicionamento repetitivo preciso, indexação de precisão e outros campos de controlo industrial inteligente. São amplamente utilizados em indústrias de ponta, como a aeroespacial, a robótica e os semicondutores de chips. Os motores ABB, SIEMES e outros motores topo de gama podem ser instalados em conjunto com a nossa caixa de velocidades para serem vendidos.
Características principais
- 0,5-2 minutos de arco de alta precisão
- Saída de fábrica
- Faixa de relação de velocidade: 5: 1, 7.5: 1, 10: 1, 15: 1, 20: 1, 25: 1, 30: 1, 40: 1, 50: 1, 60: 1, 80: 1
- Dimensão de entrada: ∅14/19/20/22/24mm
- Saída do furo do disco de bloqueio: ∅30mm
- Furo de saída: ∅30mm
- Eixo de saída: ∅40mm
- Flange: 130*130mm
- Binário nominal de entrada: 2 ~ 34 N.m
- Binário nominal de saída: 104~ 175 N.m
- Carcaça de liga de alumínio fundido sob pressão
- A roda sem-fim adopta bronze de estanho de alta qualidade
- Certificação: RoHS/CE/IAF/CNAS /ISO9001/45001/14001
- Orientação de montagem: B3 B6 B7 B8 V5 V6
- Pode ser personalizado de acordo com as necessidades do cliente
- Prazo de entrega: 7 dias
- Peso bruto aproximado: 8 KGS
Principais benefícios
- Baixa elevação de temperatura
- Baixo ruído, funcionamento suave
- Longa vida útil e maior durabilidade
- Poupança de energia e elevada eficiência
- Pode ser instalado em qualquer posição e em todas as direcções
- Lubrificante totalmente sintético incorporado, sem bujão de respiração, totalmente selado e sem manutenção
- Precisão ultra-elevada, utilizando roda sem-fim ortogonal de alta precisão e veio sem-fim, folga ajustável a 0,5-2 minutos de arco para duplicar a precisão da transmissão.
- Carga ultra-elevada, 150% superior à de produtos com a mesma distância entre centros e a mesma relação de redução.
---
