Redutor de rosca sem fim CYWF90-H
de eixos ortogonaisde eixo vazadocom dois eixos de saída

Redutor de rosca sem fim - CYWF90-H - Chenyue (Jiangsu) Technology Co., Ltd. - de eixos ortogonais / de eixo vazado / com dois eixos de saída

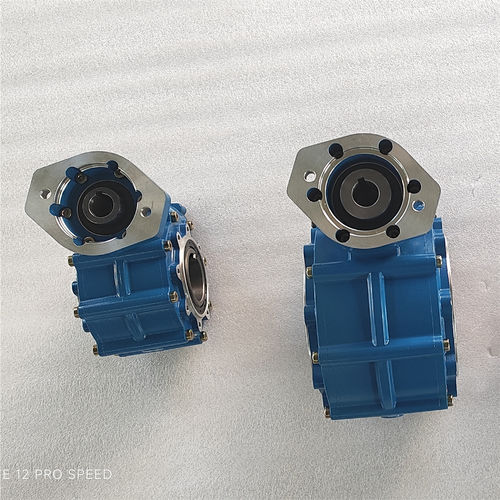

Redutor de rosca sem fim - CYWF90-H - Chenyue (Jiangsu) Technology Co., Ltd. - de eixos ortogonais / de eixo vazado / com dois eixos de saída
Redutor de rosca sem fim - CYWF90-H - Chenyue (Jiangsu) Technology Co., Ltd. - de eixos ortogonais / de eixo vazado / com dois eixos de saída - imagem - 2
Redutor de rosca sem fim - CYWF90-H - Chenyue (Jiangsu) Technology Co., Ltd. - de eixos ortogonais / de eixo vazado / com dois eixos de saída - imagem - 3
Redutor de rosca sem fim - CYWF90-H - Chenyue (Jiangsu) Technology Co., Ltd. - de eixos ortogonais / de eixo vazado / com dois eixos de saída - imagem - 4
Redutor de rosca sem fim - CYWF90-H - Chenyue (Jiangsu) Technology Co., Ltd. - de eixos ortogonais / de eixo vazado / com dois eixos de saída - imagem - 5
Redutor de rosca sem fim - CYWF90-H - Chenyue (Jiangsu) Technology Co., Ltd. - de eixos ortogonais / de eixo vazado / com dois eixos de saída - imagem - 6
Guardar nos favoritos
Comparar

Características

Tipo
de rosca sem fim
Orientação dos eixos
de eixos ortogonais
Tipo de eixo-árvore
de eixo vazado, com dois eixos de saída
Torque
200–500 Nm, 100–200 Nm, 500–1000 Nm
Montagem
para montagem em flange, pendular
Características construção
compacto, flangeado
Número de estágios
de simples estágio, de dois estágios
Performance
de alto rendimento, silencioso, sem manutenção, de alto torque, de alta velocidade
Aplicações
para motor elétrico, para transmissão, para eixo, para maquinaria, para automatização, para máquina de impressão, para funcionamento contínuo, para aplicações industriais, de transmissão, para bomba hidráulica, para turbina hidráulica, para robô, para têxteis, para servomotor, para porta, para serviços pesados, para motor de passo, para máquina de processamento de alimentos, para máquina embaladora, para máquina de corte, para transportador, para máquina-ferramenta, para elevador, para operações de elevação, para aplicações marítimas, para máquina de tecelagem, para aparelhos médicos, para a indústria metalúrgica, para máquina de papel
Velocidade de rotação

MÁX: 400 rpm
(2.513,2741 rad.min-1)

MÍN: 14 rpm
(87,9646 rad.min-1)

Potência

MÁX: 7,5 kW
(10,2 hp)

MÍN: 0,75 kW
(1,02 hp)

Relação de redução

MÁX: 100 unit

MÍN: 5 unit

Peso

MÁX: 23,5 kg
(51,81 lb)

MÍN: 22 kg
(48,5 lb)

Descrição

Chenyue (Jiangsu) Technology Co., Ltd. é um fabricante líder profissional de caixas de engrenagens sem-fim e soluções de sistemas com 31 anos de história desde 1993. A caixa de engrenagens sem-fim CYWF 90-H foi especialmente concebida para máquinas hidráulicas de grande diâmetro de saída. Atualmente, dispomos de 50mm~110mm de diâmetro de saída para os modelos CYWF50-H, CYWF60-H, CYWF70-H, CYWF80-H, CYWF90-H, CYWF100-H e CYWF110-H. Adequado para motores de 3kW e 7,5kW de potência. Caraterísticas principais - Com engrenagem sem-fim de bronze de estanho e óleo lubrificante sintético, manutenção gratuita, sem necessidade de adicionar óleo para toda a vida - Saída da fábrica, fornece inspeção vídeo da fábrica - Faixa de relação de velocidade: 5: 1, 7.5: 1, 10: 1, 15: 1, 20: 1, 25: 1, 30: 1, 40: 1, 50: 1, 60: 1, 80: 1, 100: 1 - Entrada: ∅ 25,5 mm (pode ser personalizado) - Saída: ∅90.25mm (pode ser personalizado) -Torque de saída: 200N.m---647N.m -Potência nominal do motor: 0.75kW--7.5kW - Flange: flange do motor hidráulico -Motor de 4 pólos Velocidade de entrada: 1400rpm -Velocidade de saída do motor de 4 pólos: 14rpm-280rpm -Velocidade de entrada do servo: 2000rpm - Velocidade de saída do servo: 20rpm-400rpm - Caixa em liga de alumínio fundido sob pressão - A roda sem-fim adopta bronze de estanho de alta qualidade - Certificação: RoHS/CE/IAF/CNAS /ISO9001/ISO45001/ISO14001 - Flange: redonda ou quadrada - Orientação de montagem: B3 B6 B7 B8 V5 V6 - Pode ser personalizado de acordo com as necessidades do cliente - Prazo de entrega: 7 dias - Peso bruto aproximado: 23.5 KGS - Cor: Azul, Verde e Cinzento Principais benefícios - Baixa elevação de temperatura - Baixo ruído, funcionamento suave - Longa vida útil e maior durabilidade - Poupança de energia e elevada eficiência

---

Tradução automática  (ver texto original em inglês)
