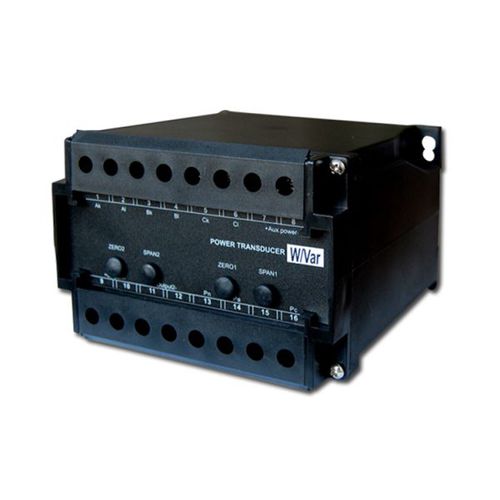

Transdutor de potência para trilho DIN QP-X series

de potência ativa

O transdutor de potência CA da série QP-X converte sinais CA trifásicos num sinal CC independente da carga proporcional à tensão (V), corrente (A), potência ativa (watt) e potência reactiva (var), frequência (Hz), etc. Os três sinais de saída são combinados num único transdutor, pelo que este transdutor de potência CA pode ser designado por transdutor de tensão trifásico. Os sinais de corrente e de tensão são introduzidos no circuito através de transformadores de precisão para proporcionar um isolamento galvânico entre os circuitos de entrada e os circuitos do transdutor. Cada par de sinais de corrente e tensão é multiplicado matematicamente para produzir um sinal de produto proporcional à potência real e independente da forma da onda e do ângulo de fase. - Precisão de medição de 0,5 - Medição e saída RMS - Montagem em calha DIN de 35 mm - Porta RS485 opcional - Medição trifásica independente para loops 3P4W (opcional) - Suporte para parâmetros personalizados Entradas de sinal de potência: Entrada nominal: ../1A ou ../5A C.T. ligado - 110V, 230V, 400V, 415V ac Consumo de energia : <1 VA de tensão - <0,2 VA de corrente Capacidade de sobrecarga : 1,2 vezes contínua - 5sec @ 10 vezes a corrente nominal - 2sec @ 2 vezes a tensão nominal Gama de frequências: 50Hz, 60Hz Saída de medição: - Saídas padrão (outras a pedido) : 4~20mA, 0~5V, - 0~20mA; - 5~10V; - 0~10V; Carga máxima: 2000 Ω (saída de tensão) Ondulação : <1% pico a pico Tempo de resposta : <250ms 0-90% - <500ms 0-99%
