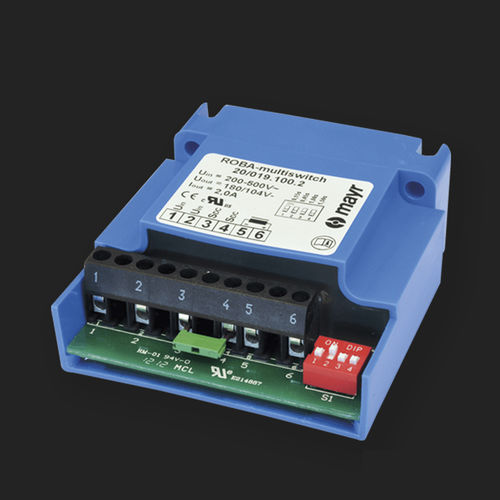

Controlador de freio retificador de comutação rápido ROBA®-multiswitch

eletromagnético

Os módulos de comutação rápida com ROBA®-multiswitch são utilizados para conectar o consumidor de corrente contínua em alimentação de corrente alternada, por exemplo, freios e embraiagens eletromagnéticos (ROBA-stop®, ROBA®-quick, ROBATIC®), além de imãs elétricos, válvulas elétricas, etc. O ROBA®-multiswitch é fornecido com uma tensão de entrada entre 100 e 500 VCA, dependendo do tamanho. Depois de ligar, ele fornece por 50 ms a tensão da ponte paralela e, depois, controla uma tensão de sobre-excitação programada. Após o tempo de sobre-excitação, ele controla uma tensão de trabalho programada. A sobre-excitação e a tensão de trabalho da versão padrão são obtidas na Tabela abaixo na página 3. Versões especiais podem ter valores diferentes. O tempo de sobre-excitação pode ser ajustado com um interruptor DIP para 150 ms, 450 ms, 1 s, 1,5 s e 2 s. tensão de saída controlada de forma consistente em toda a faixa de tensão de entrada Operação do consumidor com sobre-excitação ou redução de potência Tensão de entrada: 100 – 500 VAC corrente máxima de saída I eff: 2 A; 4,5 A
