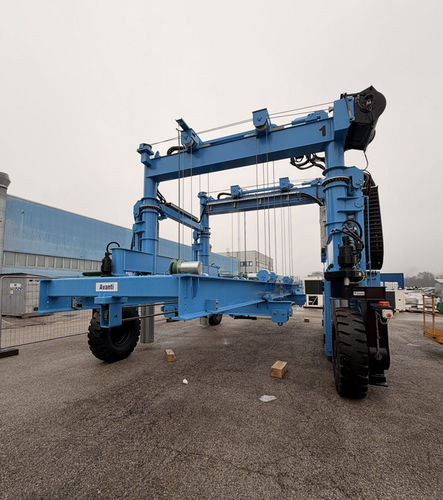

Transportador de contêineres "straddle carrier" para contêineres MST 28

para a movimentação de contêinerespara aplicações marítimaselétrico

Visão geral do produto
Transportador pórtico telescópico com acionamento elétrico, projetado para manuseio e elevação de contentores ISO TANK de 20 ft até 28 toneladas, com ajuste contínuo de altura mesmo com carga máxima. Altura de operação de 5,15 m a 7,75 m (curso total 2,6 m) proporcionada por quatro mastros telescópicos laterais hidráulicos de duplo estágio — indicado para aplicações que exigem adaptabilidade, precisão e estabilidade.

Motorização e hidráulica
A máquina combina propulsão elétrica a bateria com um sistema hidráulico dedicado para movimentação, elevação e direção. A unidade hidráulica é montada em linha com um motor elétrico de 45 kW, acoplamento, bombas hidráulicas e blocos de válvulas. O longarão oposto acomoda o pack de baterias de lítio, o quadro elétrico e o inversor, resultando em um layout compacto e de fácil manutenção. A elevação do pórtico é executada por quatro cilindros duplos de grande capacidade (um por coluna telescópica), equipados com válvulas de retenção de carga e válvulas de descida controlada para aumentar a segurança. Linhas hidráulicas e elétricas são guiadas por cadeias porta-cabos em ABS para garantir movimentos suaves e fiabilidade a longo prazo.

Aplicações e personalização
Solução de alto desempenho para logística industrial e operações portuárias/intermodais que exigem um veículo de elevação especial adaptado a fluxos de trabalho exigentes. Cada unidade é totalmente personalizável segundo as especificações do cliente: capacidade de carga, dimensões, configuração, acessórios e adaptações a condições ambientais.

Configurações estruturais disponíveis

• Viga simples (single-girder): adequada para uso individual ou em tandem, ótima para transporte de elementos lineares ou peças alongadas.
• Viga dupla (double-girder): mais robusta, apropriada para integrar uma ampla gama de spreaders para a manipulação segura de cargas volumosas ou irregulares.

Características distintivas

• Capacidade de carga configurável conforme os requisitos do projeto
• Versões telescópicas expansíveis em largura ou altura para acomodar cargas de diferentes tamanhos
• Projetado para operar em condições ambientais extremas, incluindo variações de temperatura e humidade
• Sistema de direção eletrónica para manobras precisas em espaços confinados

Opções
Pode ser configurado em versão totalmente elétrica para manuseio sustentável e sem emissões.

Especificações técnicas

• Modelo: MST 28
• Tipo de carga previsto: contentores ISO TANK 20 ft
• Capacidade nominal máxima: até 28 toneladas
• Intervalo de altura de operação: 5,15 m a 7,75 m (curso vertical total 2,6 m)
• Sistema de elevação: quatro mastros telescópicos laterais hidráulicos de duplo estágio
• Atuadores de elevação do pórtico: quatro cilindros duplos de grande porte (um por coluna)
• Válvulas de segurança: válvulas de retenção de carga e válvulas de descida controlada nos cilindros
• Motorização: propulsão elétrica por bateria combinada com sistema hidráulico dedicado (unidade hidráulica em linha com motor elétrico de 45 kW, acoplamento, bombas e blocos de válvulas)
• Armazenamento de energia/Elétrica: pack de baterias de lítio, quadro elétrico e inversor no longarão oposto para layout compacto
• Gestão de cabos: linhas hidráulicas e elétricas guiadas por cadeias porta-cabos em ABS
• Funções principais geridas hidraulicamente: deslocamento, elevação e direção
• Configurações estruturais disponíveis: Viga simples (single-girder) e Viga dupla (double-girder)
• Âmbito de personalização: capacidade de carga, dimensões, configuração, acessórios e adaptações a condições ambientais
• Aplicações alvo: logística industrial, operações portuárias e intermodais
