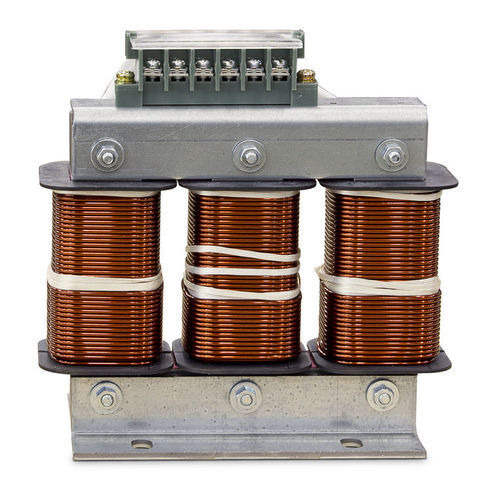

Reator contínuo LRZ 04-033

para a indústriaa vácuomúltiplo

Os equipamentos de regulação da velocidade para motores, variadores de frequência, SAI, etc. criam perturbações na rede, que afectam as outras cargas da instalação ou o próprio funcionamento do equipamento. As reactâncias LRZ / LRBZ, ligadas na entrada, do lado da rede, destes equipamentos permitem atenuar os picos de tensão e reduzir a distorção harmónica gerada pela própria electrónica de potência. As reactâncias de filtração LRZ / LRBZ permitem reduzir os harmónicos da corrente de qualquer conversor, de níveis de 40... 50% para valores de aproximadamente 20%. Além disso, reduzem a corrente de curto-circuito e aumentam a segurança dos semicondutores do conversor. Se colocadas no lado do motor, permitem atenuar as frequências harmónicas provocadas pela comutação. As reactâncias do tipo LRZ são construídas com chapa de perda reduzida e bobinadas com fio de cobre. A ligação realiza-se através dos terminais adequados. Para correntes mais elevadas, utilizam-se as reactâncias LRBZ de núcleo de chapa magnética com entreferros múltiplos, o que proporciona excelentes características e perdas extremamente reduzidas. Bobinas de banda de cobre (ou banda de alumínio, sob pedido). As ligações realizam-se mediante uma placa. As reactâncias LRZ e LRBZ possuem uma impregnação de verniz a vácuo para aumentar o isolamento, conferindo maior resistência mecânica e redução do ruído. Aplicações As reactâncias da série LR / LRB estão prontas e podem ser utilizadas, tanto no lado da rede como do motor. Atenuam os micro-cortes e os picos de tensão provocados pela ligação inicial e a comutação e reduzem a taxa de harmónicos da corrente da rede.
