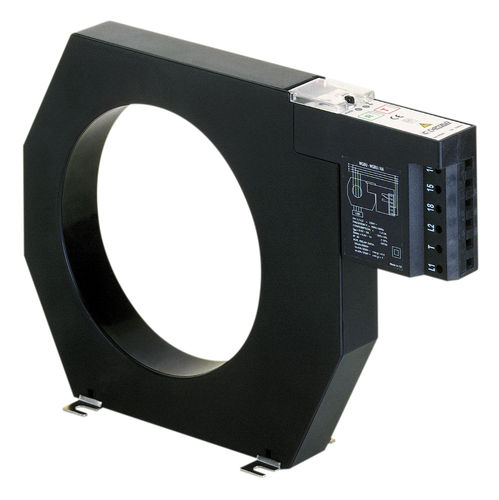

Transformador de corrente WGBU series

encapsuladode alta frequênciaIEC

A série WGBU é um sistema compacto de protecção diferencial. É composta por um transformador toroidal com o relé diferencial integrado. Relé electrónico multigama Sensibilidade seleccionável de 0,03 ... 3 A Atraso do disparo de 0,02 ... 1 s seleccionável Relé tipo A com filtração de correntes de alta frequência e elevada imunidade. Medição do verdadeiro valor eficaz (TRMS). Indicadores LED Luz LED de ligação à rede Luz LED de pré-alarme e disparo: 1 flash a cada 2 s, fuga entre 25 e 50% da sensibilidade seleccionada; 1 flash a cada 1 s, fuga entre 50 e 75% da sensibilidade seleccionada; 1 flash a cada 0,5 s, fuga superior a 75% da sensibilidade seleccionada; luz permanentemente acesa, disparo da protecção diferencial. A série WGBU permite uma protecção diferencial fiável, com uma cablagem mais simples e redução do tempo de montagem. Além disso, é de fácil instalação devido às suas dimensões mais compactas em todo o seu conjunto.
