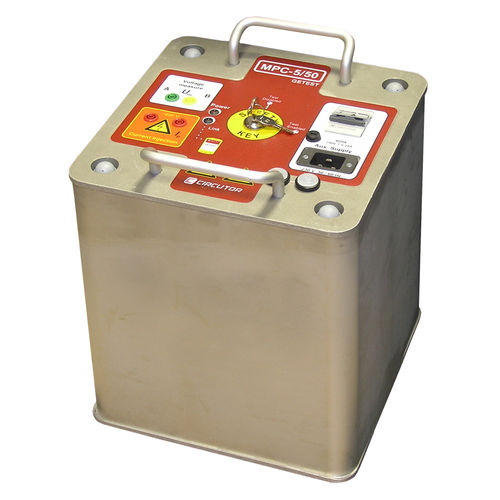

A unidade MPC-5/50 GETEST pode ser usada para medir as tensões entre pontos de aterramento (tensão de avanço) ou entre partes condutoras e terra (tensão de contato) quando há correntes de fuga através da terra. Em Espanha, estas medições são obrigatórias em subestações e centros de distribuição, em conformidade com o MIE-RAT-13, BOE 183 de 01/08/94.
Os ensaios são realizados ligando o sistema de geração de corrente entre diferentes pontos distantes de uma linha de terra, medindo a tensão entre os dois pesos que estão a um metro de distância (tensão de avanço) ou entre a terra e as partes condutoras acessíveis. A fonte atual é ajustada para o valor desejado com um PDA, exibindo e armazenando os dados medidos.
Medição da tensão de alimentação e de contacto, com base na injecção de corrente durante um ciclo de rede (20 ms) (segurança máxima de utilização).
Medição da resistência à terra.
Fornece até 50 A com uma carga de 12 ohm. Tensão máxima de saída de 600 V AC
Potência máxima equivalente a 30 kV-A, com um peso de apenas 45 kg.
Controle remoto e visualização dos dados medidos com um PDA, com conexão bluetooth ao equipamento.
Armazenamento de dados no PDA, para que possam ser facilmente transferidos para o PC.
Medição de tensão com uma resolução de 10 mV. Autoescala, até 700 ACA
Medição de corrente com uma resolução de 10 mV. Autoescala até 700 A ac
---
