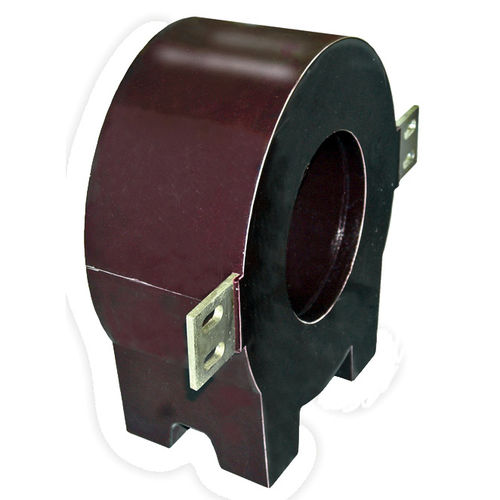

Bobina de bloqueio reator CA RMV series

de ferritede potênciacircular

As reactâncias de choque são necessárias para limitar as correntes transitórias que são produzidas na ligação dos condensadores. As RMV da CIRCUTOR estão encapsuladas em resina epóxi, para garantir o nível de isolamento necessário. A ligação de baterias de condensadores está associada a transitórios de tensão e corrente muito elevados. A norma IEC 60871-1 define o valor máximo que uma bateria de condensadores é capaz de suportar como valor de pico de activação. Este valor é igual à sua corrente nominal multiplicada por 100. Se este valor for ultrapassado, é necessário montar as reactâncias de choque RMV, cuja função consiste em limitar o transitório da corrente a valores aceitáveis pelos condensadores. O valor da indutância é variável em função das condições da instalação, dependendo basicamente dos seguintes parâmetros: Potência de curto-circuito da instalação Existência de mais baterias Potência de fecho dos interruptores automáticos. O valor da corrente de pico de activação residual, após montada a reactância, também tem de ser inferior à potência de fecho do aparelho
