Máquina lapidadora pneumática VM1000

portátilde precisão

Visão geral

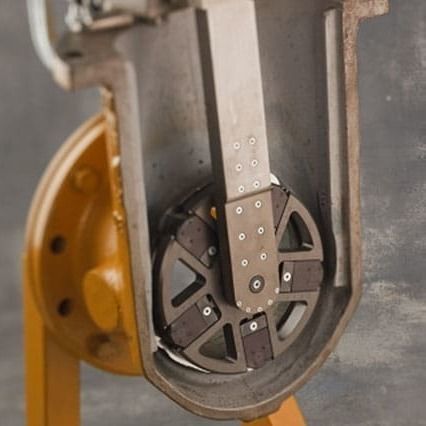

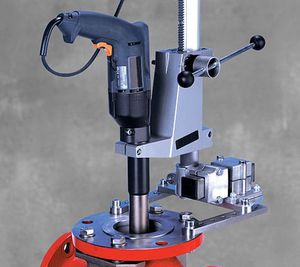

A série CLIMAX VM1000 de retificadoras e brunidoras de válvulas é uma solução portátil de precisão para reparo de válvulas em campo e em oficina. Retifica e brunide (lappa) assentos de válvulas de guilhotina e de retenção articulada para restaurar as superfícies de vedação às especificações originais do fabricante ou melhores. Um adaptador inclinável permite ajuste rápido da pressão de retificação para reduzir o tempo de preparação, prolongar a vida útil da válvula e minimizar o tempo de inatividade em geração de energia, petróleo e gás, refinarias e aplicações industriais.

Disponibilidade
Os modelos VM1350, VM1500 e VM1600 estão disponíveis apenas para aluguel; outros modelos podem ser fornecidos mediante cotação.

Vantagens do produto

• DESEMPENHO
  • Sistema de acionamento robusto que utiliza uma corrente até três tamanhos maior que a de concorrentes típicos; MTBF aproximadamente 10.000 horas.
  • Cinco braços planetários garantem que todos os discos façam contato com a superfície de trabalho, eliminando pontos altos e baixos no assento da válvula.
  • Abrasivos de alta qualidade podem reduzir o tempo de retificação em até 50%.
• VERSATILIDADE
  • Discos adesivos formulados para fixação segura durante o uso e remoção fácil após o uso.
  • Rápida troca entre energia elétrica e pneumática ao afrouxar um único parafuso de fixação.
  • Configurações abrangendo diâmetros de assento de 1,25 a 24 in (32–600 mm); profundidade de imersão até 39 in (1000 mm).
  • Troca simples de retificação para brunimento substituindo os discos.
• CONFIABILIDADE
  • Braços planetários rígidos minimizam vibração da máquina para um acabamento uniforme.
  • Rolamentos dos braços planetários vedados evitam a entrada de partículas e aumentam a vida útil dos rolamentos.
  • Braços planetários pré-carregados e pré-ajustados dentro de 0,000079 in (0,002 mm) para melhorar a planaridade.
  • Componentes modulares e rolamentos vedados de fábrica permitem montagem rápida e trocas rápidas da cabeça de retificação.

Especificações (tabela)
ESPECIFICAÇÕES | Faixa de diâmetro do assento | Profundidade de imersão | Tipo de válvula | Opção de alimentação
VM1150 | 1,25–6 in (32–150 mm) | 16–18 in (400–450 mm) | Guilhotina ou retenção articulada | Elétrico ou pneumático
VM1350 | 1,5–14 in (40–350 mm) | 24 in (600 mm) | Guilhotina ou retenção articulada | Elétrico ou pneumático
VM1600 | 1,5–24 in (40–600 mm) | 39 in (1000 mm) | Guilhotina ou retenção articulada | Elétrico ou pneumático

Especificações técnicas

• Série: VM1000 (modelos VM1150, VM1350, VM1600)
• Faixas de diâmetro do assento: VM1150 = 1,25–6 in (32–150 mm); VM1350 = 1,5–14 in (40–350 mm); VM1600 = 1,5–24 in (40–600 mm)
• Profundidade de imersão: VM1150 = 16–18 in (400–450 mm); VM1350 = 24 in (600 mm); VM1600 = 39 in (1000 mm)
• Tipos de válvula suportados: guilhotina e retenção articulada
• Opções de alimentação: elétrico ou pneumático (troca rápida)
• Adaptador inclinável incluído para ajuste rápido da pressão de retificação
• Acionamento: corrente heavy-duty, MTBF ≈ 10.000 horas
• Cabeça de retificação: cinco braços planetários para contato uniforme
• Abrasivos: mídias de alta qualidade para reduzir o tempo de retificação
• Rolamentos: rolamentos vedados nos braços planetários; rolamentos selados de fábrica para troca fácil de cabeça
• Precisão de pré-carga dos braços planetários: 0,000079 in (0,002 mm)
• Componentes modulares para montagem rápida
• Certificação CE
• Disponível apenas para aluguel nos modelos VM1350, VM1500, VM1600
