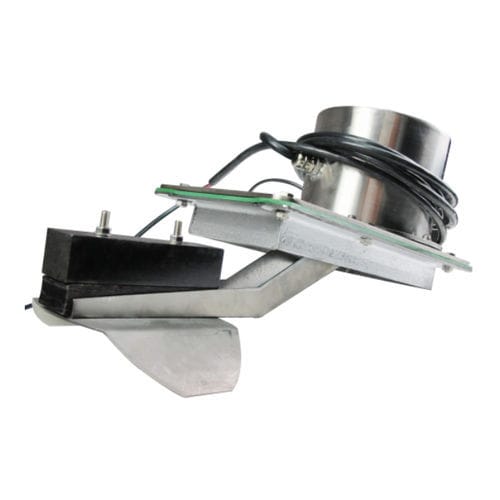

Sensor de fluxo tipo palheta FLM

Princípio de funcionamento Utilizando o princípio da continuidade do fluido e a equação do esforço de Bob, bem como a análise da força do deflector, é possível obter a relação de fluxo entre o fluxo e o deflector do sensor. A cobertura cilíndrica do sensor de caudal tem um sensor de proximidade e uma placa de teste curva na extremidade dianteira. A alteração da distância entre os dois reflecte linearmente a deslocação angular do deflector para medir a alteração relativa do fluxo de fluido. A unidade de transmissão de corrente é adicionada ao sensor de proximidade no sensor de caudal do tipo corrente para fazer com que a saída seja uma quantidade de corrente de 4-20 MA. Este produto utiliza um transmissor de sensor de proximidade para substituir o tradicional sensor de potenciómetro, e substitui a medição por contacto por uma medição sem contacto, o que supera os danos causados pelo desgaste repetido a longo prazo do deslizamento para a frente e para trás do sensor de potenciómetro, melhorando assim consideravelmente a precisão do sensor de caudal. E vida útil. Temperatura de funcionamento: -20-+80 °C 2, O ângulo do deflector: 0-45 ° C Saída de corrente para o sensor de corrente: 4-20Ma 4, Tensão de alimentação do sensor de corrente: 10-24VDC 5, Gama de medição: alterar o peso do peso no deflector para alterar a gama, sem calibração absoluta Regulamentos de cablagem.
