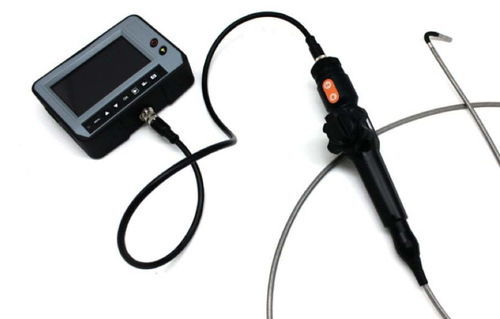

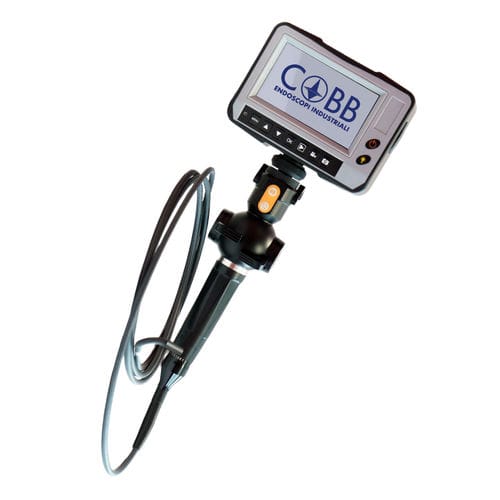

Vídeo-endoscópio flexível GTD series

para inspeção de encanamentosarticuladode pequeno diâmetro

Visão geral
O endoscópio de vídeo flexível COBB Fibre Ottiche série GTD foi concebido para inspeções industriais que exigem um equipamento modular único para múltiplas aplicações. O sistema suporta sondas intercambiáveis e possui monitor rotativo e destacável para adaptar-se a diferentes ambientes de inspeção, reduzindo a necessidade de equipamentos dedicados adicionais.

Principais características

• Diâmetros exteriores disponíveis: 4,0 mm e 5,5 mm
• Comprimentos de sonda: de 1,5 m até 10 m (consoante o diâmetro)
• Ponta articulada em quatro direções com ângulos de curvatura >180° para visão retrógrada eficaz
• Iluminação LED de alta eficiência, regulável
• Tubo de inserção protegido por bainha trançada em tungsténio, elevada resistência ao desgaste
• Design modular com monitor rotativo e destacável para fácil troca de sondas
• Grau de proteção IP67 para utilização em ambientes exigentes

Aplicações

• Inspeção de condutas industriais e espaços confinados
• Deteção de fissuras, corpos estranhos e desgaste
• Inspeção de soldaduras e verificação de componentes internos não acessíveis diretamente
• Inspeção de curvas e superfícies internas que requerem visão retrógrada

Ecrã e software
Equipado com ecrã LCD a cores de 4,3" com tratamento anti-reflexo e funções de otimização de imagem. O software embarcado fornece processamento e melhoria de imagem para apoiar a análise de inspeção.

Especificações técnicas

• Modelo / série: GTD
• Diâmetros exteriores: 4,0 mm; 5,5 mm
• Comprimentos de sonda: 1,5 m; 2,0 m; 3,0 m; 5,0 m; (5,5 mm também 8,0 m e 10,0 m)
• Articulação: articulação mecânica em quatro direções; ângulo de curvatura >180° (visão retrógrada)
• Proteção do tubo de inserção: bainha trançada em tungsténio
• Iluminação: LED regulável de alta eficiência
• Ecrã: LCD a cores 4,3" anti-reflexo com otimização de imagem
• Monitor: rotativo e destacável; sistema modular para sondas
• Software embarcado: funções de processamento e melhoria de imagem
• Estanquidade: IP67
• Sensor: VGA CMOS 1/8" (~480.000 píxeis)
• Gravação: fotos (jpeg/bmp/jpg), vídeo (AVI); ranhura para cartão SD; porta USB
• Alimentação: bateria de lítio 4200 mAh e/ou AC 100-220/240 VAC

Variantes e códigos (excerto)

• GTD Ø 4,0 mm: códigos exemplo GTD4.0-1500/0, GTD4.0-2000/2, GTD4.0-3000/4, GTD4.0-5000/2 (variantes com/sem articulação e vários comprimentos)
• GTD Ø 5,5 mm: códigos exemplo GTD5.5-1500/0, GTD5.5-2000/2, GTD5.5-3000/4, GTD5.5-10000/4 (variantes até 10 m)
