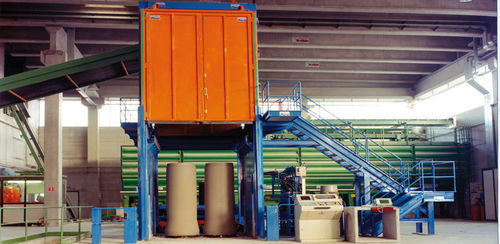

Linha de produção para tubulações em concreto Bimatic series

automáticapara construção civil

Máquina totalmente automática para a produção de vibro-compactação acima do solo, com desmoldagem direta de produtos com altura de 2000 mm a 3000 mm.ApresentaçãoMáquina totalmente automática para a produção de vibro-compactação de tubos de betão, com desmoldagem direta. A Bimatic trabalha acima do solo e está equipada com um sistema de insonorização; utiliza a tecnologia de núcleo móvel, ao longo de todo o comprimento do produto, com uma cabeça equipada com um espalhador rotativo para a distribuição do betão.De acordo com os diferentes modelos, a máquina pode fabricar produtos com diâmetros de 300 mm a 1600 mm, com uma altura variável de 2000 mm a 3000 mm, graças ao produto de suporte de placa móvel, que suporta a palete de base a qualquer altura, garantindo simultaneamente a vedação do molde exterior. A produção pode ser simples, dupla ou tripla, com a possibilidade de efetuar produções mistas.Caraterísticas técnicasA máquina está equipada com o sistema hidráulico de troca rápida de moldes, rápido e fácil de utilizar, que permite efetuar trocas rápidas de moldes diárias em menos de 1,5 horas (além disso, deixa de ser necessário o ajuste dos machos, dos moldes exteriores e das cabeças de prensagem após a troca de produção). A alimentação do betão é completamente automática: as correias de alimentação, operadas independentemente, colocam o betão no ponto central de cada molde, medindo sempre a quantidade correta, em sincronia com o espalhador rotativo montado nas cabeças dos núcleos interiores: isto maximiza a velocidade de enchimento e garante a qualidade da compactação, facilitando simultaneamente produções múltiplas de dois ou três produtos de diâmetros diferentes.Outras caraterísticas tornam a Bimatic uma máquina extremamente funcional, como o sistema de alisamento da superfície interna do tubo, a regulação mecânica e eletrónica dos vibradores através de um inversor e o fácil acesso ao balde para as operações de inspeção e limpeza. O sistema pode ser integrado com a alimentação automática das paletes de base (efectuada na parte traseira) e/ou com a limpeza e lubrificação das paletes de base, a inserção das juntas e a movimentação automática da parte superior. A gestão e o controlo geral da máquina são realizados através do sistema Vicom PC, com sinópticos de estado da máquina e de controlo de avarias, com módulos de assistência remota e possibilidade de gestão remota da produção (indústria 4.0).Produtos que podem ser produzidos:Tubos circularesTubos circulares de base planaTubos não reforçadosTubos reforçados com reforços rígidosTubos reforçados com fibrasTubos de drenagemTubos de junção espigão-espigãoTubos de empilhamentoProdutos que podem ser fabricados com qualquer tipo de juntaVantagensAlta produçãoMenos pessoal necessárioA elevada qualidade do produto é garantida pelo ajuste eletrónico automático da vibração (com um vibrador dentro do molde) e da alimentação do betão, excelente gestão independente para produções mistasMudanças de molde muito rápidas (os tempos reduzidos de mudança de molde permitem mudar o molde no mesmo dia, para um eventual 2º turno de trabalho), sem necessidade de ajustar o molde após a mudançaControlo total da máquina através do sistema Vicom PC, com possibilidade de gestão remota da produção (indústria 4.0)Ficha TécnicaMÁQUINATUBOSdiâmetro de cm a cmComprimento do tuboBIMATIC 30/12030 cm - 120 cmH 200 - 250 - 300 cmBIMATIC 30/16030 cm - 160 cmH 200 - 250 - 300 cmQuantidade de tubos por cicloMÁQUINAS 300D 400D 500D 600D 700D 800D 900D 1000D 1200D 1400D 1600BIMATIC 30/120 N222211111--BIMATIC 30/120 T333222111--BIMATIC 30/160 N222211111BIMATIC 30/160 T33322211111Especificações técnicas:Tipo de produção: Máquina de vibração-compactação totalmente automática para tubos de betãoAltura do produto: 2000 mm a 3000 mmDiâmetro do produto: 300 mm a 1600 mm (dependendo do modelo)Modos de produção: Simples, duplo, triplo, tamanho mistoSistema hidráulico rápido de mudança de molde: Alimentação e compactação automáticas de betãoSistema de PC Vicom para controlo e gestão remotaSistema de insonorizaçãoOpcional: Alimentação automática de paletes de base, limpeza, lubrificação, inserção de juntas, manuseamento aéreo
