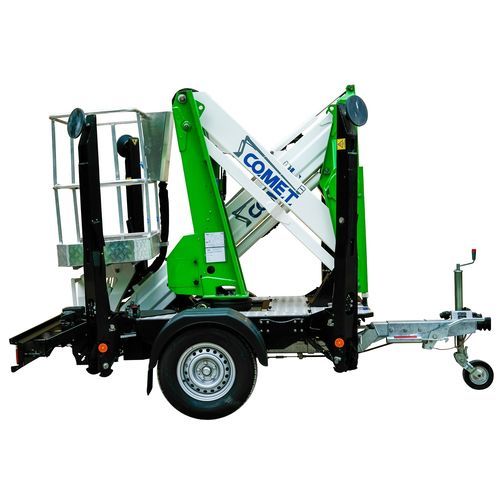

Plataforma telescópica rebocável XTRAILER 14

móvelcom rodashíbrida

Descrição breve X Trailer, a plataforma de trabalho aéreo de 14 metros rebocada num reboque. Um veículo simples que pode ser rebocado por um carro comum, ideal para uma ampla gama de utilizações. Graças ao seu tamanho reduzido, é mais fácil de manobrar em espaços estreitos ou durante a deslocação e utilização. O design compacto permite o transporte em estradas estreitas ou em áreas com limitações de espaço. Principais especificações

• ALTURA DE TRABALHO 14 m
• MAX. ALCANCE LATERAL 6,5 m
• PISO DO BACALHÃO 12 m
• ALTURA DE CABEÇA 5 m
• MAX. CAPACIDADE DA CAIXA 200 Kg - 2 pessoas
• Guias Hidráulicos n.4
• ROTAÇÃO 360°
• CONTROLOS 100% HIDRÁULICOS
• PESO TTOT. PESO PTT 1540 kg

Caraterísticas principais

• Plataforma aérea fabricada em aço de alta resistência para a máxima rigidez da lança e máxima segurança durante o trabalho.
• Subquadro concebido para acoplar a plataforma ao chassis do camião.
• Tanque de óleo hidráulico posicionado para fácil acesso para verificar e repor o nível de óleo.
• Estabilidade garantida por 4 estabilizadores; cada um composto por dois macacos hidráulicos com válvula de duplo efeito ligados ao circuito hidráulico principal.
• Torre de dupla finalidade para suporte e rotação da lança; posicionada na subestrutura permitindo a rotação através de um motor hidráulico e rolamento de giro; inclui um pistão que levanta o pantógrafo.
• Pantógrafo para abertura da plataforma através da elevação da lança telescópica; altura máxima do pantógrafo coincide com a altura máxima da ponte; pantógrafo constituído por 2 lanças com movimento simultâneo.
• Lança telescópica constituída por 2 elementos (1 fixo + 1 extensão telescópica).
• Cesta concebida para apoiar e proteger os operadores; a plataforma pode ser movida através de comandos posicionados na cesta.
• Montada num reboque para ser ligada a diferentes carros e veículos. Peso total a partir de 1450 kg.
• Comandos 100% hidráulicos para movimentos graduais e precisos; sistema hidráulico concebido para uma longa vida útil e custos de manutenção reduzidos.
• Estrutura em aço e lanças em aço de alta resistência para estabilidade geral da plataforma.
• Carga máxima no gancho 100 kg; travão de repulsão com correntes de segurança; travão de estacionamento; para-choques traseiro com luzes, ficha padrão, luzes traseiras e reflectores.

Descrição técnica das caraterísticas de série CONTROLOS

• Sistema 100% hidráulico com comandos de cesto para garantir a máxima fiabilidade e precisão nos movimentos.
• Comandos de cesto comutáveis e mangueiras hidráulicas no interior das lanças trabalham a baixa pressão (25 Bar) para uma maior vida útil.
• Comandos de emergência a partir do solo.
• Os comandos totalmente hidráulicos permitem dois movimentos simultâneos e proporcionam maior sensibilidade e manobras progressivas em comparação com os comandos electro-hidráulicos; são imunes a danos eléctricos provocados pela chuva ou humidade.
• Válvulas de paragem montadas diretamente em cada cilindro hidráulico.
• Alavancas de comando com retorno automático à posição de repouso. Painéis de controlo localizados em: cesta (placa de controlo da plataforma), carter (placa de controlo da plataforma apenas para emergência), subestrutura (placa de controlo dos estabilizadores).

SISTEMA DE SEGURANÇA

• Os estabilizadores são bloqueados quando a lança não está na posição de repouso.
• A lança é bloqueada quando os estabilizadores não estão completamente abaixados.
• Não há necessidade de dispositivos para limitar o alcance lateral; o design garante que todas as posições de trabalho acessíveis a partir da cesta estejam dentro da área de trabalho segura.
• Bomba manual de emergência para permitir o movimento se a bomba principal estiver danificada; permite o retorno da lança e estabilizadores à posição de repouso.
• Todos os movimentos são efectuados através de macacos hidráulicos de dupla ação com válvulas de segurança de duplo efeito que controlam a entrada e saída de óleo.
• Luz de aviso que indica que os estabilizadores não estão completamente em baixo.
• Botão de paragem geral de emergência (cesto e solo).
• Dispositivo de proteção térmica para o sistema elétrico.

CASCO

• Dimensões do cesto em alumínio: L1000 x L700 x A1100 mm.
• Sistema 100% hidráulico que permite dois movimentos simultâneos.
• Nivelamento automático constante e gradual do cesto através de circuito hidráulico independente.
• Início e paragem do motor a partir do cesto.
• Luz de aviso para centrar a lança em posição de repouso.
• Torneira de alimentação eléctrica no cesto 230V com correspondente torneira de alimentação na torre.
• Barra de acesso ao cesto com sistema de fecho por gravidade.
• Dispositivo de proteção dos pés H15 cm.
• Dois ganchos para cintos de segurança.
• Escadas de acesso ao cesto.

OUTRIGGERS

• Quatro estabilizadores com controlos individuais.
• Comandos de movimento independentes 100% hidráulicos para nivelar perfeitamente a máquina, mesmo em terrenos irregulares.
• Distribuidor hidráulico com quatro alavancas para abrir/fechar os estabilizadores simultânea ou individualmente.
• Luzes de aviso de consentimento para cada estabilizador.
• Luzes de aviso para o fecho correto dos estabilizadores para conduzir em segurança na estrada.

BOMBA

• Bomba hidráulica combinada com motor a gasolina.
• Contador de horas para controlo das horas de trabalho e frequência dos testes programados.

PINTURA

• Pintura de alta qualidade protegendo os componentes metálicos contra a corrosão. Cor standard: BRANCO/VERDE.

GARANTIA

• 12 meses a partir da data de entrega.
• Manual de utilização e manutenção incluído.
• Manual de peças de substituição incluído.
• Diagramas hidráulicos e eléctricos fornecidos.

OPÇÕES (CUSTO EXTRA)

• Motor elétrico suplementar 230V para funcionamento em zonas fechadas.
• Enrolador de cabos.
• Mover.
• Versão apenas com motor elétrico suplementar 230V em vez de motor a gasolina.
• Versão com motor diesel em vez de motor a gasolina.
• Versão com sistema híbrido (motor + baterias).
• Versão apenas com baterias.
• Cesto de alumínio mais comprido L1400 x L700 x A1100 mm com rotação do cesto 90° + 90°.
• Quatro almofadas estabilizadoras 300 x 300 x 30 mm e dois suportes.
• Cintos de segurança.
• Cesto em fibra de vidro L1400 x L700 x A1100 mm isolado até 5000V.
• Cor especial (maior prazo de entrega).

Caraterísticas / especificações técnicas

• Altura de trabalho: 14 m
• Alcance lateral máximo: 6.5 m
• Altura do piso do cesto: 12 m
• Altura da ponte: 5 m
• Capacidade máxima do cesto: 200 kg (2 pessoas)
• Rotação: 360°
• Superiores hidráulicos: 4
• Controlos: 100% hidráulicos (comandos de emergência do cesto e do solo)
• Peso total permitido (PTT): 1540 kg (nota: peso total a partir dos 1450 kg mencionados)
• Carga máxima no gancho: 100 kg
• Dimensões standard do cesto: L1000 x L700 x A1100 mm (opcional L1400 x L700 x A1100 mm)
• Potência: bomba hidráulica + motor a gasolina (opções alternativas de motorização disponíveis)
• Cor padrão: BRANCO/VERDE
