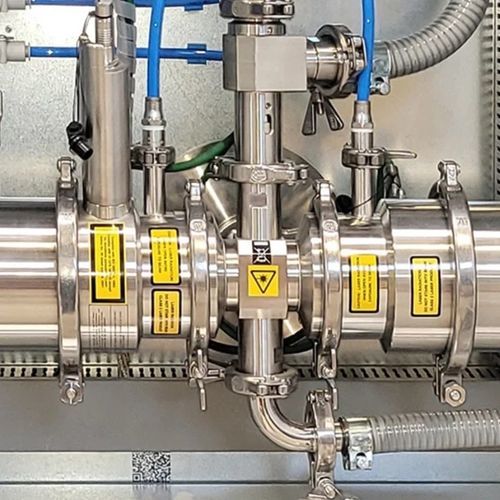

Analisador multicanal CMWA

de partículaspara medição por via úmidapor difração a laser

Uma ferramenta para a análise de partículas em suspensões e líquidos deve ser fácil de configurar e fornecer os dados mais detalhados. O analisador de partículas multi-canal CMWA da Comex cumpre mais do que apenas estes requisitos. O sistema multicanal de medição da composição de grãos CMWA é composto por três partes principais: um sistema de recolha de suspensões, um sistema tampão para armazenar a suspensão e um computador localizado na sala de controlo. O funcionamento do analisador baseia-se no princípio da difração laser. Graças à utilização de um modelo especial de distribuição estatística, é possível efetuar medições mesmo com uma elevada concentração de partículas. A medição também pode ser efectuada diretamente a partir da maioria das linhas de produção. O material é recolhido através de sistemas especiais de amostragem de suspensão, por exemplo, a partir de uma conduta na qual o material é transportado. Como funciona um analisador de partículas multicanal em lamas e líquidos? O sistema de medição do analisador CMWA consiste nos elementos mostrados na figura abaixo. O principal elemento de medição é a célula de medição 10, através da qual é enviado um feixe de raios laser, que sofre uma difração diferencial em função do tamanho dos grãos. A célula de medição é alimentada pela bomba 11 com uma mistura de água e material medido proveniente do depósito principal 12.
