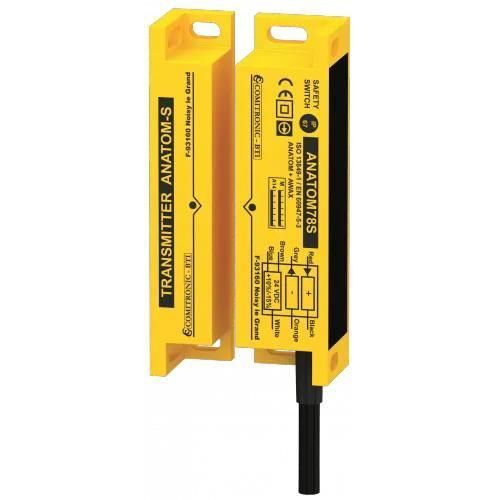

Sensor de segurança para ambientes hostis ANATOM series

Descrição do produto
Controlo de posição para portas e coberturas em máquinas perigosas. Sensor electrónico codificado sem contacto concebido para funcionamento não autónomo em conjunto com um controlador AWAX. Solução de baixo custo para aplicações multi-acesso, com desempenho de segurança elevado quando usado com controlador AWAX (até PL = e).

Dados técnicos
Tempo até falha perigosa: MTTFd = 334 anos
Distância máxima de activação: 10 mm (histerese 2 mm)
Saídas de segurança / diagnósticos: 2 x NA (250 mA máx.) redundante 24 V / 1 x contacto PNP 250 mA
Codificação de detecção: mono-código, à prova de adulteração
Indicador: LED indica reconhecimento do código
Reset: automático
Fixação: 4 parafusos M4 à prova de adulteração (ref. opcional BH4)
Posições de montagem: dependente da versão (ver variantes)
Materiais: PA6, INOX316L (aço inoxidável) ou policarbonato (PC) consoante a variante
Ligação eléctrica: cabos fixos (3, 6, 12 m) ou cordões com conector M12 (50 cm, 130 cm) ou M12 metálico
Protecção de entrada: IP67 / IP68 (PA6, PC) ou IP69K com aço inox (nova geração)
Temperatura de funcionamento: -25°C a +60°C
Marca / certificação: número de série por serigrafia ou gravação laser; UL 508 / C22.2 no.14 C-UL-US listado 34CB (processo E214209)
Nota: não aplicável às versões MKT e M12.

As diferenças entre os produtos da gama ANATOM

• ANATOM6S
• ANATOM6S-PLC
• ANATOM78S
• ANATOM98S
• ANATOM78S-485

Característica / especificações técnicas

• Função: Controlo de posição para portas/coberturas em máquinas perigosas
• Tecnologia: Sensor electrónico codificado sem contacto (mono-código, à prova de adulteração)
• Saídas de segurança: 2 x NA (250 mA máx.) redundante + 1 x PNP 250 mA
• Distância de activação: 10 mm com 2 mm de histerese
• MTTFd: 334 anos
• Opções de ligação: cabos fixos (3 / 6 / 12 m) ou cordões com conector M12 (50 cm / 130 cm) ou M12 metálico
• Materiais: PA6, INOX316L (aço inoxidável) ou policarbonato (PC)
• Protecção de entrada: IP67 / IP68 (PA6, PC) ou IP69K (aço inox nova geração)
• Temperatura de funcionamento: -25°C a +60°C
• Fixação: 4 parafusos M4 à prova de adulteração (opção BH4)
• Marcação / rastreabilidade: número de série por serigrafia ou gravação laser; listagem UL / C-UL-US
