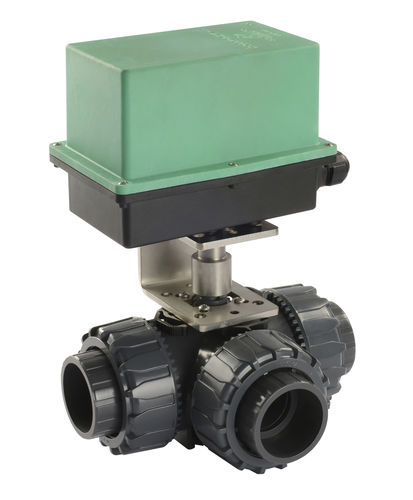

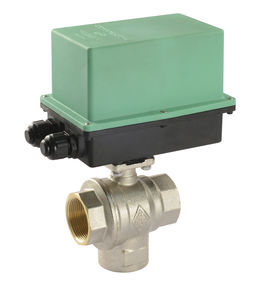

Atuador de válvula motorizado COMPACT DC

90°compactoCC

AQUECIMENTO / ARREFECIMENTO / UTILIZAÇÃO INDUSTRIAL Alimentação AC/DC com 2 micro-interruptores extra Atuador ALL-IN-ONE para 3 pontos sem relé ou 2 pontos com ligação de relé Classe de proteção: IP67 Tempo de funcionamento: 30 seg. para rotação de 90° - 22Nm Ligação ISO 5211 F03-F05 q 9-11 As figuras mostram o diagrama de ligações do atuador com dispositivo de controlo ON/OFF de 2 pontos. O diagrama de cablagem é apresentado aberto e fechado, respetivamente. A alimentação de energia através de uma fase no terminal 2 faz com que a válvula feche (fecho automático elétrico); a alimentação de energia no terminal 3 também faz com que a válvula abra. As figuras mostram o diagrama de ligação do atuador com o dispositivo de controlo ON/OFF de 3 pontos. O diagrama de cablagem é mostrado aberto e fechado, respetivamente. Quando a fase flui através do terminal 3, a válvula abre: pelo contrário, quando a fase flui através do terminal 2, a válvula fecha. A fase pode ser desviada para o terminal 2, para o terminal 3 ou para nenhum deles, de modo a obter aberturas parciais da válvula. Isto é necessário para modular o caudal quando é necessária uma regulação. Cada atuador deve ser acionado por um único comando elétrico.
